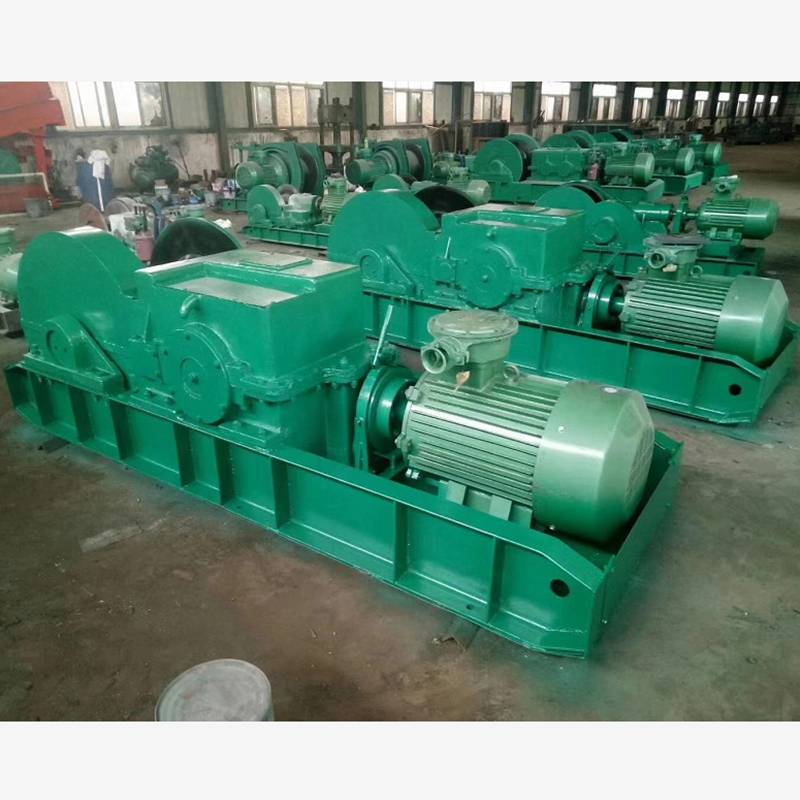

煤矿用绞车 井下绞车 JSDB-6双速绞车

双速绞车产品用途:

具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。

双速绞车产品组成:

包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。

底架是一个型钢焊制而成的框架，前后两侧各有一槽钢，两端用钢板相连，其槽内有筋板，下面焊有一钢板，钢板下还焊有两条状钢板，底架左侧依次焊有三段小槽钢，左侧二段槽钢面上有钢板，并开有腰形孔；

电动机用螺栓组固定其上，另一小槽钢面上椭钢板、开有一园孔，三段小槽钢右侧两槽钢间焊有筋板，槽钢面上开有通园孔；

减速铬和卷筒装置依次固定在底架的槽钢面上，槽钢底面、板上开有若干园孔，侧板两端开有园孔；

卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成

双速绞车产品特点:

1. 采用“双轴多级”传动特点，实现了大的传动比。

2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。

3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。

4. 传动效率高、工作效率高、容绳量大、节能。

5. 操作简单、使用方便，并具有可靠的双闸制动。

6. 结构工艺简单，可靠，成本低。

7. 使用寿命长、维护维修费用低。

双速绞车技术参数：

JSDB-6双速绞车的基本参数：

钢丝绳静张力：

外层 静张力KN快速 ：8.0KN慢速 ：:60 KN

内层 静张力KN快速 ：15.8KN慢速 ：100 KN

平均静张力：快速 ：12 KN慢速 ：:80 KN

绳速： 绳速（外层）M/S：快速 ：:0.85慢速 ：:0.12

平均绳速M/S：快速 ：0.60慢速 ：0.085

传动比快速 ：31.287慢速 ：231.52

卷筒：直径X宽度MM:300x330容绳量M：100M

钢丝绳直径MM:16MM  结构绳 6X19   公称抗拉MPa：1670MPa

电动机;型号：YBK2-160MS-6   功率7.5 KW  转速970r/min

外形尺寸（长X宽X高MM）:2200X800X900

整机重量KG(包括电机)：1050

隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)AN

BZA1-5/36-3   BYWZB-400/125

JSDB-10双速多用绞车产品参数：

JSDB-13型双速多用绞车主要参数：

慢速外层 静张力：130KN

快速外层 静张力：15KN

卷筒容绳量：180m

钢丝绳直径：24mm

电动机功率：22kw

总重量：2980kg

外形尺寸：3182*968*987mm

双速多用绞车JSDB-15参数：

型号：      JSDB-15

牵引力：    150KN (慢速）

            18KN（快速）

绳速：      0.11-0.17m/s   （慢速）

            0.93-1.37m/s   （快速）

绳径：      Φ26mm

容绳量：    200m

卷筒规格：  470*530mm (直径*宽度)

电机功率：  30KW

外形尺寸：  3220*1000*1050mm （长*宽*高）

机重：      3920KG

JSDB-16双速绞车技术参数

     1、外层钢丝绳 静张力：160kN

     2、卷筒尺寸（直径×宽度）：φ510×530(mm)

     3、外层钢丝绳绳速：1.39m/s（快速）0.20（慢速）

     4、钢丝绳直径：28mm

     5、容绳量：300m

     6、快速外层 静张力：25.4KN，快速外层 静张力160KN

     7、电动机型号：YBk2-250M-6

     功 率：37kW

     转 速：980r/min

     电 压：380/660v 660/1140v

     8、外型尺寸（长×宽×高）：3260×1060×1060(mm)

     9、绞车重量（包括电动机）：5000kg

    隔爆型磁力启动器：BQZ-120N；

     隔爆型控制按钮：LA81-3。
