汽车电子干扰模拟器高压噪声模拟器，

汽车微脉冲干扰模拟器GRP1-2A专门用于车辆电子设备的抗扰度测试,波形*ISO-7637-2（2004版）标准中P1和P2a脉冲要求. 脉冲P1 模拟由于关断感性负载（如雨刷器马达）产生的脉冲对其他并联的汽车电子产品产生的冲击电压，脉冲P2a 发生在点火开关闭合情况下，负载开关开路所产生的波形，也可以发生在保险丝拔出或者熔断的情况下。 P1,P2a技术参数 Us脉冲幅度 -660V....0V± 10 % +30V.....+60V+10 % Ri发生器内阻 2Ω,4Ω,10Ω,30Ω,50Ω td脉冲宽度 50μs,200μs,300μs,500μs,1ms,2ms ±10% tr脉冲前沿时间 0.5-1μs（2Ω）,0.5-1μs（10Ω）,1.5-3μs（50Ω） + 0% / - 50% tl脉冲间隔 0.2--99.9s（0.1s/步 0.1s/step） t2 DC电源衰减时间 200ms ± 10 % t3 浪涌延迟时间 不小于100μs 实验次数 0......9999次 本机工作电源 power supply AC220V±10% 50/60Hz 外型尺寸mm 460＊520＊310 重量 约18Kg

汽车电压跌落模拟发生器GRP2b-P4 专门用于车辆电子设备的抗扰度测试,波形*ISO-7637-2（2004版）标准中P5a和P5b脉冲要求,脉冲P5 汽车电子系统中zui常见，也是危害比较大的一种电磁现象，其产生的原因是在发电机给蓄电池充电的过程中蓄电池突然断开（如保险丝熔断，维修时突然断开蓄电池等）所产生的作用于其它电子设备上的电压脉冲，P5b 比P5a 多了钳位二极管。 P2b,P4技术参数 P2b 12V系统 12V system 24V系统 24V system UA测试电压范围 0-13.5V±0.5V 0-27V±1V US脉冲电压 10V 20V td脉冲持续时间 0.2---2s（0.1s/步 0.1s/step） t12电压跌落时间 1----1.5ms tr脉冲上升时间 1ms±0.5 ms t6电压延迟时间 1ms±0.5 ms 源阻抗 10mΩ以下 N允许重复次数 1---99次/times Imaxzui大负载电流 27A 54A P4 12V系统 12V system 24V系统 24V system UB稳定电压 12V±0.2V 24V±0.4V US*电压跌落幅度 6V--7V（0.1V/步 0.1V/step） 12V---16V（0.1V/步 0.1V/step） UA第二电压跌落幅度 2.5V---6V（|Ua|≤|Us|） 5V---12V（|Ua|≤|Us|） t7*跌落电压稳定时间 10ms--45ms（5ms/步 5ms/step） 5ms---100ms（5ms/步 5ms/step） t8由*跌落到第二跌落 过度中的上升时间 ≤50ms t9第二跌落电压稳定时间 0.5s---20s（0.5s/步 0.5s/step） t10自稳定电压到*跌 落电压过度的下降时间 5ms 10ms t11自第二跌落向稳定电 压电压过度的恢复时间 5ms---100ms（5ms/步 5ms/step） 源阻抗 10mΩ以下 N允许重复次数 1---99次times 负载电流 15A 30A 本机工作电源 Built-in working power supply AC220V±10% 50/60Hz 外型尺寸mm 460＊520＊310 重量 25Kg 保护功能 带过热保护．过电流保护．过电压保护功能

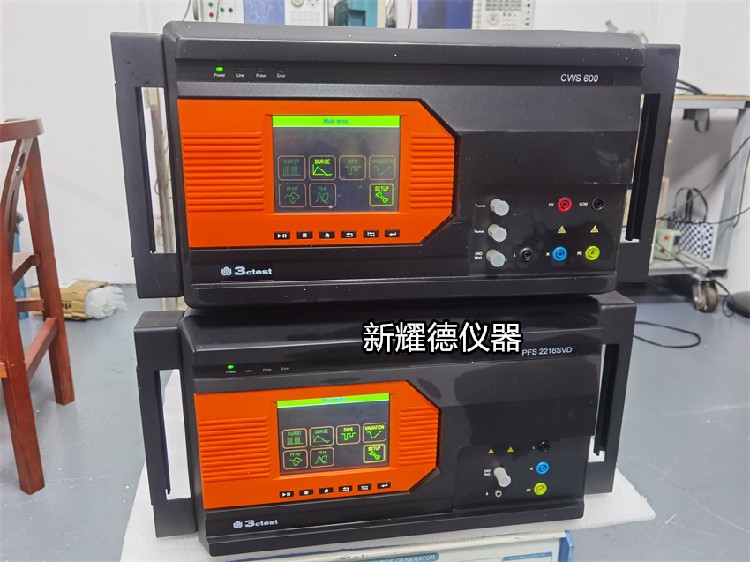

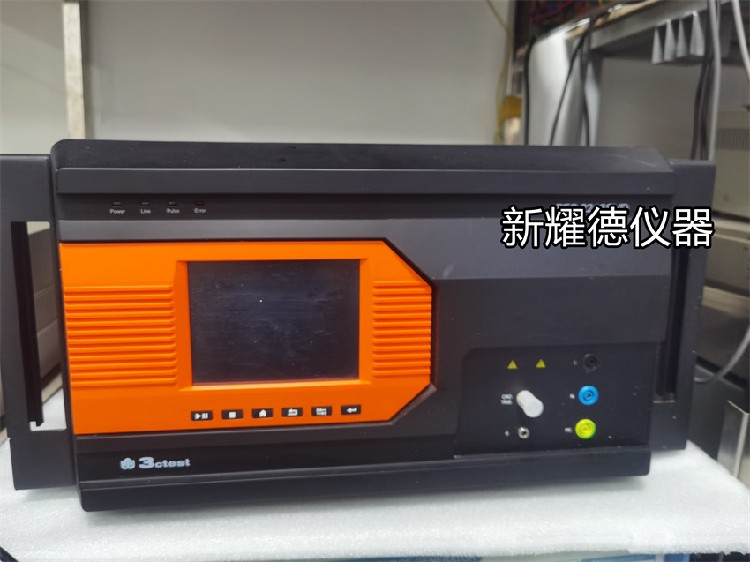

手3Ctest ISO7637汽车电子测试系统 LDS 200N APS40C10 TIS 700， 3Ctest ISO7637汽车电子测试系统，LDS 200N、APS40C10、TIS 700 LDS 200N抛负载模拟器是模拟交流发电机正在向电池输入电流的过程当中，电池与交流发电机突然断开连接（例如：腐蚀造成的突然断开）的情况下产生的 抛负载高能量脉冲，该脉冲具有很强的破坏性。LDS 200Nxx系列模拟器可以模拟非抑制或抑制集中抛负载高能量脉冲波形,持续时间达数百毫秒甚至更长。LDS 200Nxx系列所产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及众多汽车厂家的与之相同或类似种类标准，例如福特、克莱斯勒等。通过内置箝位限幅电路，LDS 200Nxx还能产生符合国际标准和汽车厂家标准的限幅抛负载脉冲，在输出抑制电压波形时，脉冲宽度不发生变化。 APS40C10汽车电源故障模拟器可作为电池供电模拟和直流电压源使用。在实验室测试时，APS xx系列可替换车辆蓄电池。Pulse 2b、Pulse 4、正弦波噪声和其它复杂电压变化模拟测试都可以由APS xx系列模拟器来实现。非常适合ISO 7637/16750传导瞬态测试。APS xx系列拥有模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形。作为强大的直流电源，在汽车瞬变脉冲测试中为被试设备供电，满足42 V、24 V和12 V三种供电电压类型。 APS40C10, DC 40V 150持续 TIS 700瞬变脉冲干扰模拟器将电快速瞬变/脉冲群模块3a/3b、P1/2a微脉冲模块和所需的耦合网络集成在一台设备当中。TIS700x系列模拟 器能够满足国际标准和全球众多汽车制造商的标准要求,并且可由用户需要定制各种波形模拟发生器。根据型号的不同，内置耦合网络的最大电流可达到200A。 具有更高的脉冲电压、频率，可以自由设定上升、下降，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列和APG系列的输出相连，可作为统一的中央被试设备输出端口。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一 套完整的测试系统。
