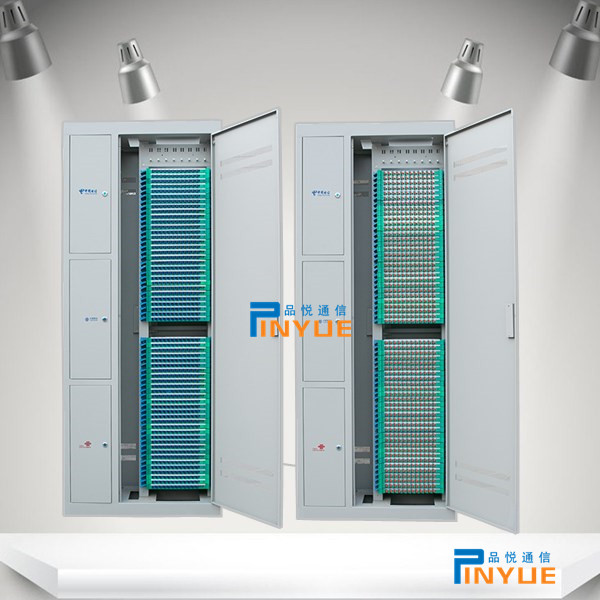

288芯四网合一ODF配线柜FC满配介绍、288芯四网合一光纤配线柜、288芯四网合一光纤配线架、288芯四网合一ODF光纤配线柜、288芯四网合一ODF光纤配线架、288芯四网合一光纤机柜、288芯四网合一机柜、288芯四合一光纤机柜、三合一机柜、288芯四网合一网络机柜、288芯四合一网络机柜

型号：144芯、288芯、432芯、576芯、720芯

材质：冷轧板、不锈钢

使用区： FTTH FTTB FTTX FTTP

慈溪市品悦通信设备有限公司供应配套产品，

宁波品悦通信生产的288芯四网合一ODF配线柜工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的288芯四网合一ODF配线柜价格优惠，质量好，品质优，值得拥有！

简介：光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备ODF（Optical Distribution Frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。

2外观结构

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件。

7、结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

什么是光纤配线架？如何选择合适的配线架？

光纤配线架是用来容纳光纤和进行光纤活动转接的部件，它的作用主要用于固定和收纳光纤、端接光纤和安装光纤耦合器，同时也可以保护光纤的接头，防止其被损害，总体来说是一个保护装置。

市面上光纤配线架也和很多产品一样，他们有共同的特征也有不同的点，不同的形状不同的规格。每个制造商都偶着各自的样式和主要特征。所以当我们在选择光纤配线架的时候，我们首先要考虑的因素是安装在墙上的还是机架上，是用于水平式系统、主干网还是集中式布线?

光纤配线架一般情况下是安装在配线柜内，对于小型安装可能也会直接安装在墙壁上。如果配线架是用于水平式系统，它的密度相对来说就会比较高，集中式光纤综合布线技术能在建筑物内形成主干或者水平通道，然后使用从工作区抽拉、互联或者拼接到中心分配器的光缆就能产生这种通道。当用于水平系统或者集中布线时， 光纤可以是双模光纤或者四模光纤电缆。主干光纤可以是多模、单模或者混合光纤，而这些通常使用连接器来对网络硬件进行补充。

进入配线架内的光纤的数量和尺寸要考虑进入配线架内的光纤数量和尺寸，以保证产生足够量大小合适的孔来容纳光缆密封管。如果使用小型封装(SFF)连接器，1U的配线架就能容纳多24个双工连接器或48个光纤束。那么该如何选择合适的配线架？我们需要考虑什么问题？

首先需要考虑的是光缆余留量：应当保留量的光缆以保证在配线架底盘上产生纤维强度的膜。这样就能防止光纤被扯出配线架，同时避免电缆承受过高的应力。

其次是其保护性能：光纤配线架应当为连接器提供足够的保护以防止偶然接触。

其适用性：光纤配线架应当能够允许除去现有的连接器并添加新的连接器或光纤，它也能够存储并识别来自水平或主干电缆中的非连接器光纤。

宁波品悦通信为适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

品悦通信FTTX布线应有尽有！随时欢迎您前来咨询！！！

宁波品悦通信自创建以来，坚持深化，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有的研发、生产及检测设备，各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。

品悦通信凭借雄厚的技术实力、完善的服务，品悦公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。
