变电站地基沉降监测系统 静力水准仪在线监测设备

变电站地基沉降监测系统 静力水准仪在线监测设备 详情说明：

　　静力水准仪沉降在线监测系统由储液罐、静力水准仪、采集网关、在线监测云平台等部件组成，是测量两点或多点之间相对竖向位移变化的测量系统，由各测点通过485总线连接到采集网关，采集网关将数据计算分析后通过3G/4G通讯网络将数据传输到云服平台。数据在云平台快速运算后下发到测控中心。

静力水准仪变电站地基沉降在线监测系统 主要优势：

　　24小时实时监测，实时返回数据。

　　可以远程自由设置测量起止时间、测量周期等。

　　系统支持多传感器接入。例如倾角传感器、动力水准仪、多点位移计等传感器接入。

　　可设置闸值，当测点变化达到闸值，系统自动预警信息。

静力水准仪沉降在线监测设备 测量原理：

　　在一段项目安全监测过程中，需布置一个基准点和若干个测点，其中基准点为参考点布置在稳定不动点，其余测点依次安装，同时利用通液管将各个静力水准仪串联，基于连通管原理，通过测量测点竖向位移的液体压力变化，计算出该侧点的沉降值。

静力水准仪沉降在线监测设备描述：

　　静力水准仪尺寸为100mm*60mm*45mm，铝合金氧化制作，防潮防尘，IP68的防护等级，可以在恶劣的环境中使用。静力水准仪采用数字敏感元件和 24 位MCU全数字电路设计，配合温度补偿数据融合算法，分辨率达0.1，测量精度高达 0.1%FS ，量程可达4m，足以满足大部分工程沉降监测应用。

静力水准仪变电站地基沉降监测系统 应用场景：

　　静力水准仪沉降监测系统可用于变电站、桥梁扰度、地基基础、地铁、隧道、大坝、房屋等结构物的自动化沉降监测预警。

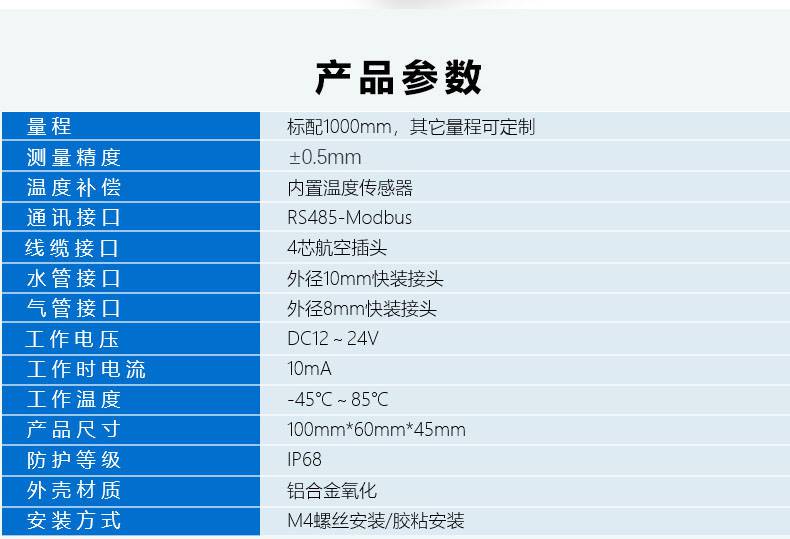

静力水准仪沉降监测技术参数：
