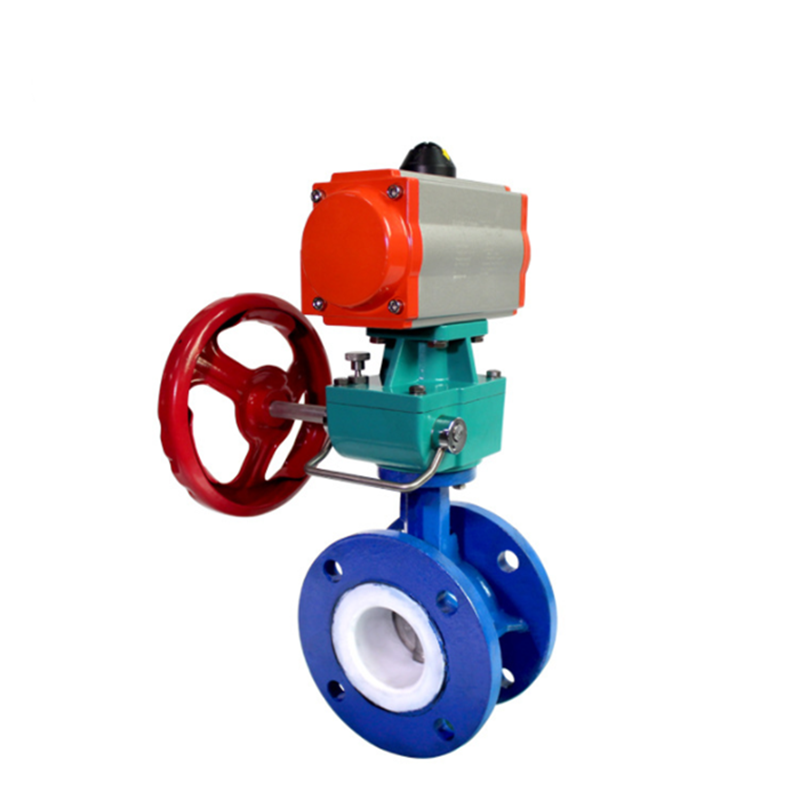

气动衬氟法兰蝶阀 D641F-10Q 气动软密封蝶阀耐腐蚀法兰蝶阀气动蝶阀

蝶阀产品GH/工恒D641F-10Q衬氟法兰蝶阀，欢迎选购！

价加格	¥867	¥754
起订量	1-19件	≥20件

规格

50-2000

¥867.00/件

487件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

加工定制 :	是	品牌 :	GH/工恒
型号 :	D641F-10Q	材质 :	衬氟
连接形式 :	法兰	结构形式 :	垂直板式
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	直通式	口径 :	DN50-2000mm
公称通径 :	DN50-2000mm

产品详情

Product details

一：产品概述：

衬氟蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
氟塑料衬里蝶阀系列
1.其基本类型有两种,即D71F4 和D71F46（中线）以及D71F4 和D71F46（偏心）全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板（锻）为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的无泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D43F型法兰连接双偏心全衬里蝶阀.

二、结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线）,具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果好.
3.四级加载弹性密封,保证了阀门内、外的无泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
（*采用O型圈是为了防止意外泄漏时的安全措施）
5.法兰连接双偏心蝶阀试用于压力较高场合.

三、设计规范
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.

四、驱动方式
手动、蜗轮转动、气动、电动.

遵循规范	STANDARD
设计与制造Design	GB 12238
结构长度 Face to face	GB 12221 （短一长系列）
法兰尺寸 End flange	JB78/JB79 （GB.HG.SH）
压力试验 Test	GB/T 13927
标志 Symbol	GB 12220
供货 Supply	GB/T 12252

法兰连接蝶阀（偏心）
· 设计与制造符合中国国家标准
· 基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）
a.DA 43F 半衬里型
阀体全衬里/蝶板与蝶板轴为不锈钢（不衬）/蝶板与轴由销钉连接/阀体为整体式;
b.DA 43F4 6 全衬里型
阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
· 基本型号
公称压力PN0.6-2.5（MPa）公称通径DN40-1000（mm）

手动	DA 43F（半衬）	蜗轮转动	DA 343F（半衬）
	DA 43F3 （全衬里）		DA 343F3 （全衬里）
	DA 43F46（全衬里）		DA343F46（全衬里）
气动	DA 643F（半衬）	电动	DA 943F（半衬）
	DA 643F3 （全衬里）		DA 943F3 （全衬里）
	DA643F46（全衬里）		DA9 43F46（全衬里）

主要零部件材料表Standard Material Specifications

序号 NO	零件名称 Name	灰铸铁	铸钢	不锈刚		超低碳不锈钢
序号 NO	零件名称 Name	Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板轴/销	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层/阀座	PCTFE（F3） FEP（F46） PFA （可溶性聚四氟乙烯）
4	蝶板/填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB（碳钢）		CF8（不锈钢）
6	填料	PTFE （F4）		PTFE （F4）		PTFE （F4）
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
