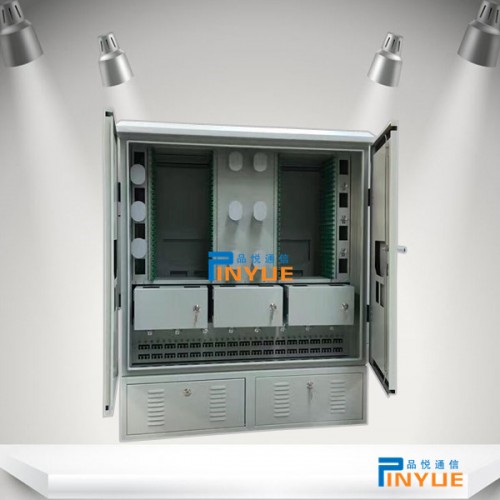

落地式864芯免跳接光缆交接箱各种安装介绍--------宁波品悦通信提供的864芯免跳接光缆交接箱终端整理设备，864芯免跳接光缆交接箱，壁挂式864芯免跳接光缆交接箱和落地式864芯免跳接光缆交接箱及嵌入式864芯免跳接光缆交接箱，其他类型的光纤分线箱、三网合一箱、光缆交接箱、光纤配线柜/架及多种类型的通信设备产品。欢迎您来咨询，我们有的工程师为您一一解答！864芯免跳接光缆交接箱说明 864芯免跳接光缆交接箱供应商【品悦通信】我们的产品理念在于用爱心做产品，用诚实敬畏您每一分钱的付出以低的成本文本创造高的价值，让客户满意才是品悦的目的。

三网合一光缆交接箱|三网合一交接箱|FTTH共建共享室光缆交接箱|三网合一通信光缆交接箱（中国电信|中国联通|广电网络|移动通信，配线容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

通信行业 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输的路由。产品具备模块化设计、优化的光缆管理，实现主干光缆与配线光缆交叉连接或互连，以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求，提供多种光分路器增值单元解决方案。

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜过1 600 mm?1 100 mm?400 mm（高?宽?深）。

中文名 ：光缆交接箱

环境温度 ：-40℃-+60℃

相对湿度 ：≤95%

大气压力 ：70kpa-106kpa

工作条件：

工作温度：-40℃～+60℃

相对湿度：≤95%(+40℃时)

大气压力：70kPa～106kPa

技术要求：

防护等级：IP65

标称工作波长：850nm，1310nm，1550nm。

光纤活动连接器插入损耗：≤0.3 dB。

光纤活动连接器回波损耗：≥45dB(PC型)。

机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。

箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。

光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。

光纤弯曲处的曲率半径＞30mm(内控40mm)

外观:

a) 楼道(室内，外)光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。

b) 楼道(室内，外)光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。

c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。

d) 楼道(室内，外)光纤分纤箱相关配件采用的非金属复合材料(塑料)，燃烧性能应符合GB，T 2408-2008 中的规定，

e) 楼道(室内，外)光纤分纤箱表面涂层的颜色按色谱:GSB05-1426-200中灰(同类色参考潘通-中灰445，亚光色)。

f) 光纤配线箱箱体正面左上侧有联通LOGO 标志，颜色为红色，并按联通商标同比例缩放。

g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。

h) 箱内工作单元表面颜色便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。

i) 箱体正面只能有联通的标志，厂家标志不允许在箱体正面出现。

结构:

a) 产品结构图

楼道(室内，外)光纤分纤、配线箱采用两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成;内层配有光纤熔接盘片和皮缆熔接盘等。

1)楼道(室内，外)光纤分纤箱金属塑料材质各举例示意

b)  1:32光分插片规格尺寸
