品牌 : |
ZYSCI |
材质 : |
碳钢 |
型号 : |
ZZYP |
连接形式 : |
法兰 |
适用介质 : |
空气 |
公称通径 : |
DN15-DN200 |
结构形式 : |
薄膜式 |
工作温度 : |
常温 |
标准 : |
国标 |
流动方向 : |
单向 |
驱动方式 : |
自力式 |
类型(通道位置) : |
二通式 |
ZZY型直接作用自力式压力调节阀
1、 自力式压力控制阀不用外加能源,节约了能源,降低了成本。
2、 压力分段范围细,调节精度高。
3、 压力设定值在运行期间可适当调整。
4、 可用于阀前或阀后稳压。
5、 采用压力平衡机构,使调节阀反应灵敏、控制精度高。

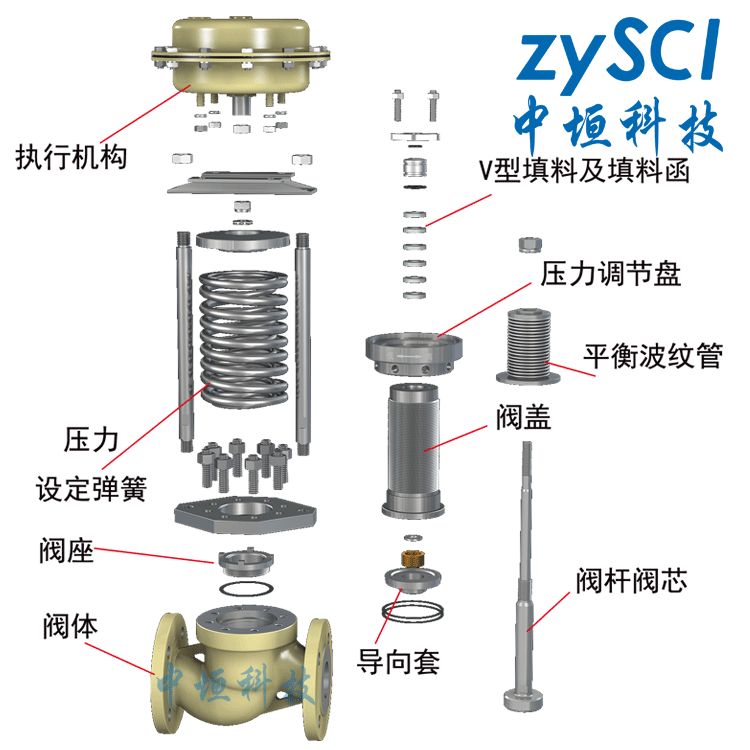

杭州中垣科技有限公司(ZYSCI)ZZYP型自力式压力调节阀的执行机构部分
规 格 与 型 号 | 薄膜式执行器 | 活塞式执行器 | 波纹管式执行器 |
用 途 | 调 节 | ||
膜片材质 | 丁腈橡胶、氟橡胶、耐油橡胶 | - | - |
活塞材质 | - | 铝合金 | - |
波纹管材质 | - | - | 304、316 |
接 口 | M16×1.5 | ||
作用方式 | 压力升高阀门打开、压力升高阀门关闭 | ||
使用温度 | 气体:-20~+80℃,液体:-20~+140℃, 配冷凝器和散热片: -20~+350℃ | -60~+250℃ | |
标配阀门附件 | 取压管(含取压接头)、冷凝器(蒸汽介质时用) | ||
可选阀门附件 | 取压接管、截止阀、压力表、法兰、垫片及紧固件 | ||
杭州中垣科技有限公司(ZYSCI)ZZYP型自力式压力调节阀的额定Kv·行程等技术指标
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定Kv | 单座 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
套筒 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
双座 | - | - | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | 1210 | 1925 | |
额定行程L(mm) | 8 | 10 | 12 | 20 | 22 | 25 | 25 | 25 | 25 | |||||
固有流量特性 | 快开,修正线性 | |||||||||||||
压力调节范围(KPa) | 15-50 40-80 60-100 80-140 120-180 160-220 200-260 240-300 280-350 330-400 380-450 430-500 480-560 540-620 600-700 680-800 780-900 880-1000 950-1500 1000-2500 2000-3000 2500-3500 | |||||||||||||
调节精度 | ±10% | |||||||||||||
允许泄漏量 | 硬密封: Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008) | |||||||||||||
注:压力调节范围可根据客户要求定制.
主营范围:阀门及自动控制工程(设备)全套专业解决方案供应商,
涉及控制阀门选型、结构与图纸设计、阀门故障分析及技术维修与解决方案;
工业自动(过程)控制工程的设计与解决方案!
杭州中垣科技有限公司秉承技术至上,坚持技、工、贸相结合;
以市场为导向,紧跟市场需求;
以技术为核心,传承工匠精神,高效快速响应市场变化;
企业采用OBM、ODM相结合的生产模式,部分高精度产品全程CNC加工,zui大程度上满足产品精度及交货时效。
更多解决方案、产品结构与设计原理、产品选型、技术资讯等请 《垂询我们》
!
