ZN-CZTT柴油发动机拆装运行性能实训设备

一、产品简介

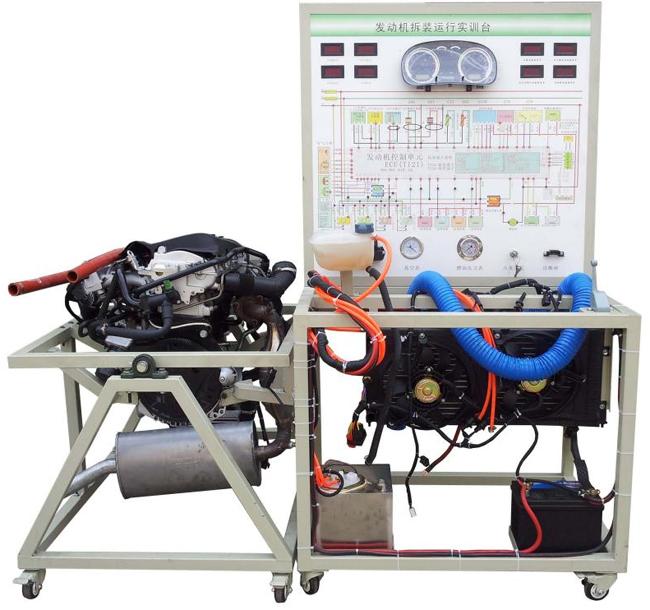

　　ZN-CZTT柴油发动机拆装运行性能实训设备采用翻新捷达SDI电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。

二．功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
为更好地开展电控系统实训教学，要求配套信号仿真系统（要求一体式）:
仿真系统采用7寸触摸屏采用电阻触摸，具有使用寿命长、触摸精度高特点，它与单片机之间采用SPI通信，触摸灵敏度高。FPGA与单片机直接用RS232通信，接收单片机传送的设置参数，控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置任意波形输出，能产生国产基本车型发动机与底盘传感器系统等18路信号（包含霍尔、磁电、光电等信号）输出。
其他要求：
1.投标现场提供汽车信号仿真系统样品演示。
2.投标现场提供汽车信号仿真系统设计方案与源程序验证。
三．技术规格
    工作电源：直流12V
    燃油标号：依发动机型号
    油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四．基本配置（每套）

序号	名称	规格型号			单位	数量
（一)运行检测控制台1套
1	检测控制面板		装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)		原车		套	1
3	组合仪表		原车		套	1
4	诊断座		原车		个	1
5	点火开关		原车		个	1
6	燃油箱		10L		个	1
7	燃油泵(含油泵插头)		全新		套	1
8	水箱及附件		原车		套	1
9	冷却电子风扇		12V，80W		个	2
11	蓄电池		12V 65Ah		台	1
11	继电器		含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
12	对接线束				套	1
13	保险丝盒		继电器盒（带保险丝座）整体型		个	1
14	电源总开关		50A		个	1
15	移动台架(带自锁脚轮装置,面板柜与底座)		10007001750mm (长宽高）		台	1
16	故障模拟与排除装置				套	1
(二)拆装翻转台架1套
1	发动机总成	原车		套		1
2	进、排气管	原车		套		1
3	三元催化器	带全新消声器		套		1
4	对接线束			套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)		个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。		套		1
