生产管理看板系统



生产管理看板系统5





生产管理看板系统专属解决方案

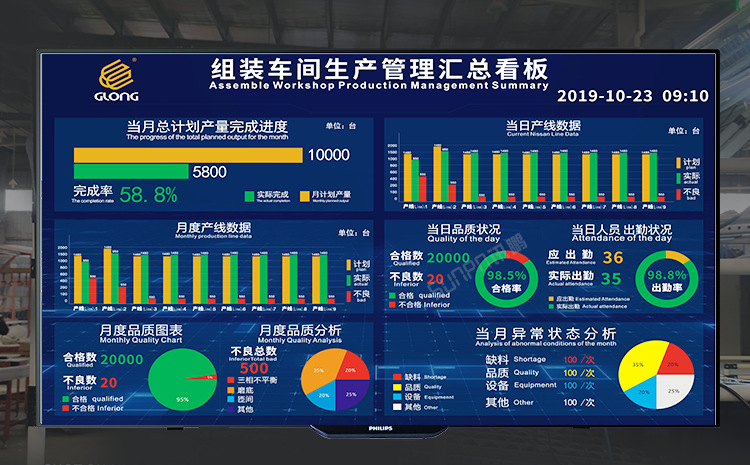

           生产管理看板系统汇总图表显示
对生产状况数据进行统计分析，为生产管理的分析和后期的持续改善提供依据。

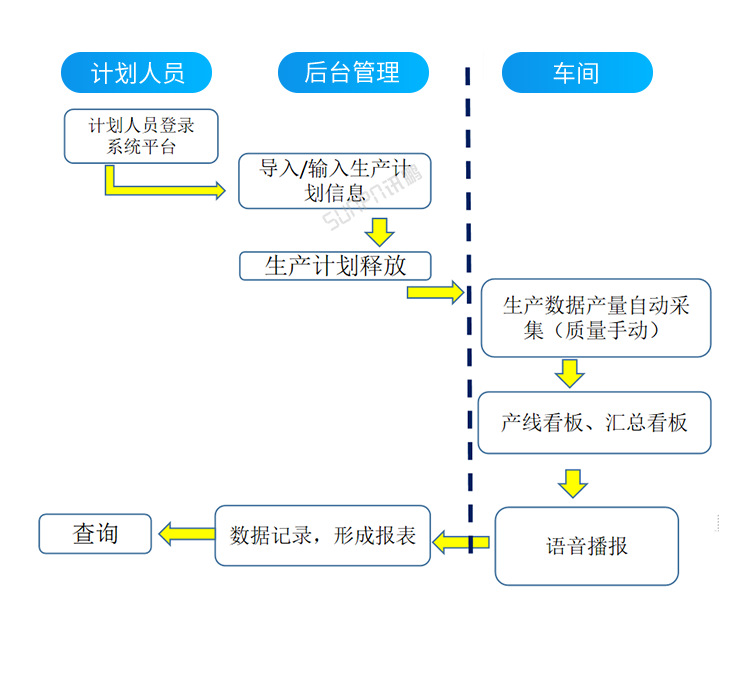

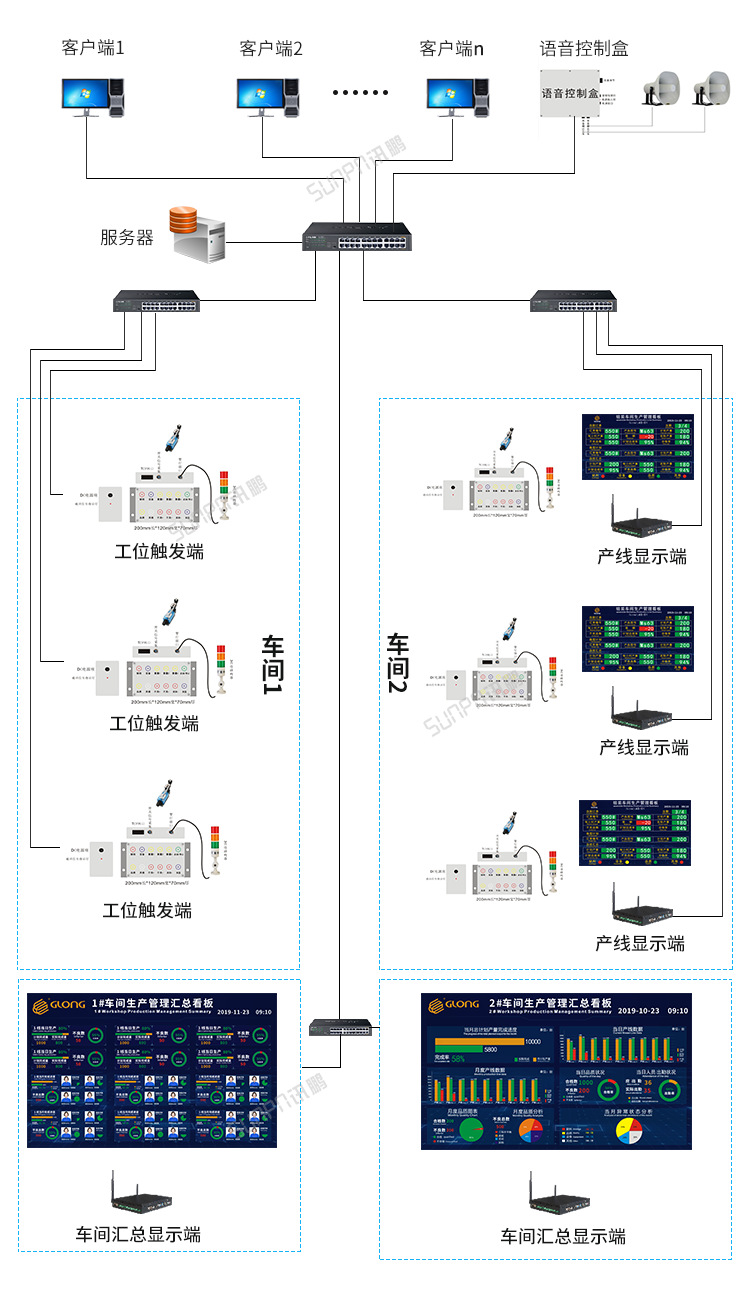

生产管理看板系统系统架构

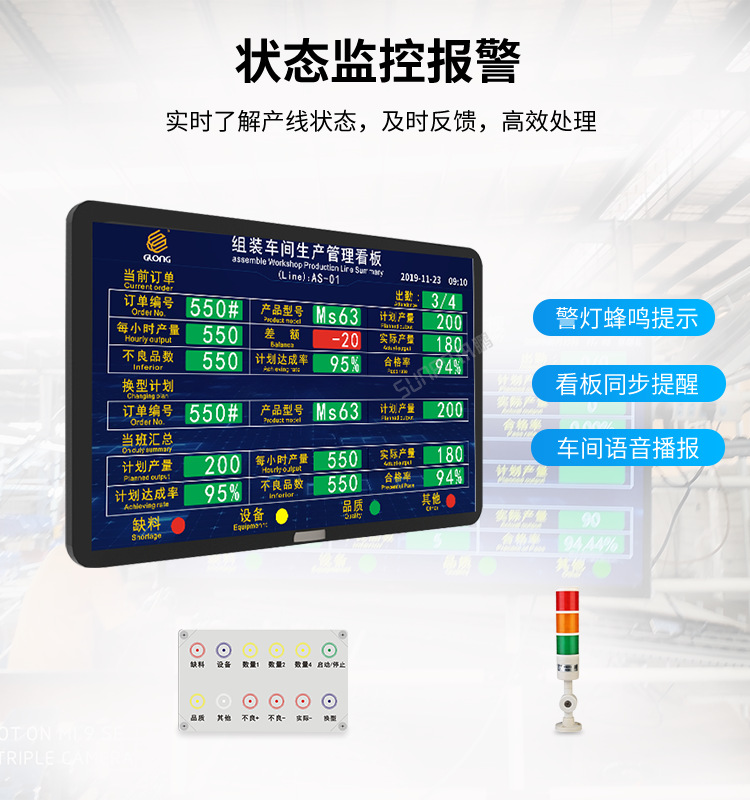

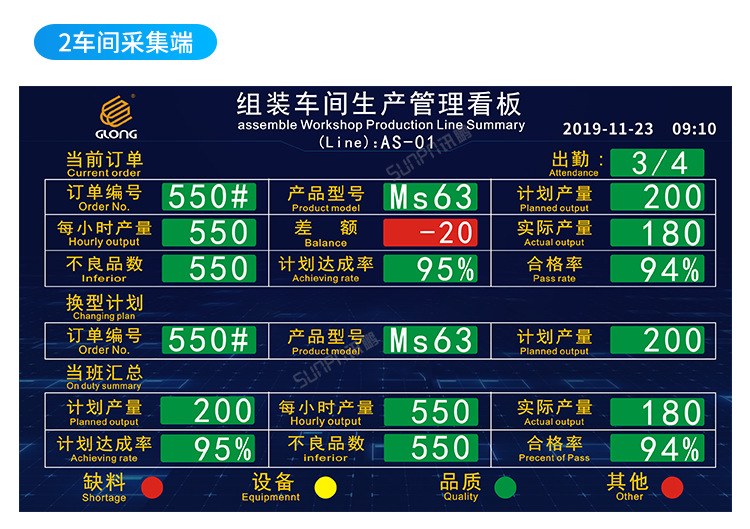

生产管理看板系统功能说明

生产管理看板系统功能说明

1、状态:例正常亮绿灯，按下缺料对应指示灯亮红色，同时蜂鸣器报警，按钮盒上红色指示灯常亮;对应电子看板上同步显示缺料状态，同时车间语音控制盒播报报警内容;软件后台可记录状态报警时间、次数、可追溯，再次按下缺料盒子状态红色指示灯闪烁蜂鸣器关闭，黄指示灯亮起，表示正在处理，第三次按下缺料按钮，红指示灯熄灭，红警登熄灭，绿灯亮起。
2、实际产量:行程开关信号采集产线托盘，例:正常情况下不计数，按下盒子上的数量1黄色按钮亮起则托盘感应一下计数加1，再次按下数量1黄色按钮灭，看板不计数，按下黄色按钮，数量2黄色按钮亮起，感应一次自动加2个，再次按下按钮熄灭，不计数，假如托盘放3个产品则数量1、和数量2同时按下，按钮亮起，每感应-次加3个数，以此类推。
3、不良数:不良+、不良-手动触发计数。实际-手动触发减数量。
4、换型键: 软件后台一条线可一次下发10个计划，当前产品做完，开始换型，常按换型按键3秒上一 订单盒子的状态复位，同时当前订单数据消失数据保存到服务器后台，看板显示下一型号计划产量，显示到当前订单栏，换型计划显示栏显示下一个计划。软件后台记录换型的时间。

5、启动停止键:上班时按 下启动按钮,指示灯亮起记录开始时间，表示开始生产，再次按下指示灯熄灭记录停止时间表示停止，停止状态下不工作。当前订单:出勤、 订单编号、产品型号、计划产量、每小时产量软件后台计划发送;
●差额=实际产量-计划产量，差额≥0背景亮绿色，差额<0背景亮红色;
●实际产量、不良数=按钮盒实时采集数据;
●计划达成率=实际/计划* 100% ;
●合格率= (实际产量-不良数) /实际产量* 100%
6、换型计划显示下一个计划。
7、当班汇总:显示一天的产量累计。可设置清零时间点每天到点清零，数据自动保存数据库。每小时产量=实际产量/开始时间到当前时间。

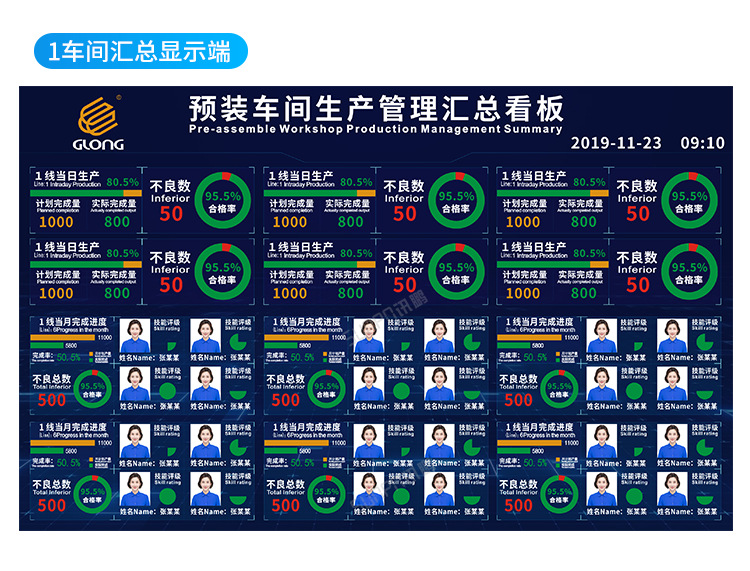

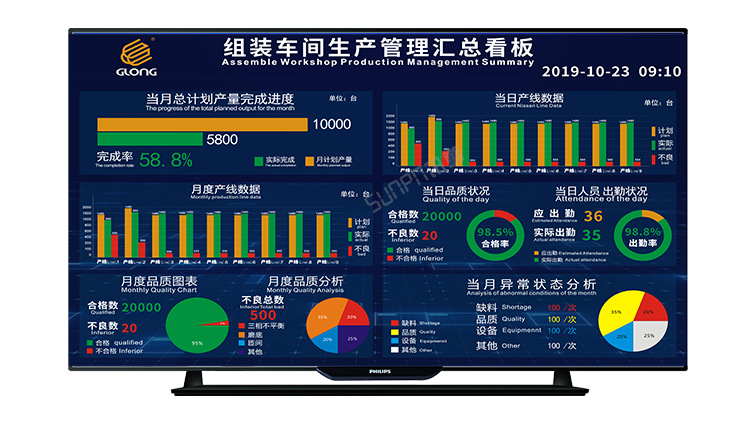

生产管理看板系统功能说明

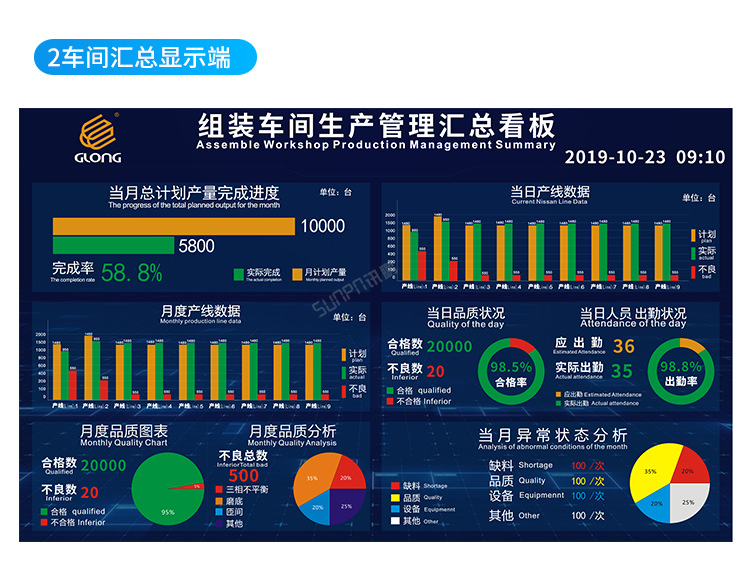

1、图像显示当月的总计划产量完成进度，月度产线数据，月度品质分析，当日产线数据，当日品质状况，当日人员出勤状况，当月异常状态分析。
2、月度产线数据:柱状图显示产线当月的实际、计划、不良。
3、月度品质图表:整月的合格数不良数显示与饼状图分析。
4、月度品质分析:显示不良总数，软件后台人工输入不良类型和数量，饼状图显示分析。
5、当日产线数据:显示产线当月的实际、计划、不良。
6、当日品质状况:合格总数数、不良总数显示，环形图分析显示
7、当日人员出勤状况，后台输入每条线的出勤数、实际出勤数环形图分析显示。
8、当月度异常状态分析:根据后台记录的产线每种异常状态报警总次数，饼状图分析显示

生产管理看板系统功能说明

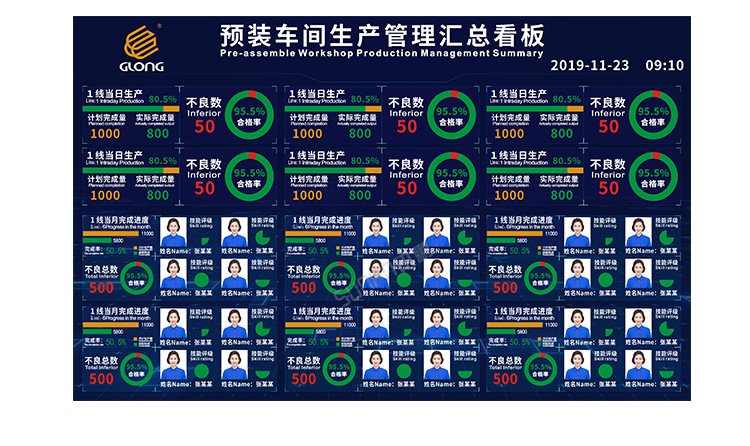

1、每条产线计划产量、实际产量、达成率、不良数、合格率用进度图和环线图分别显示;
2、月度每条线的完成进度:每条线计划总产量、实际总产量条形进度图显示;达成率、不良数、合格率环形图显示。
3、员工技能评级软件后台管理;可添加每一个产线的照片，评级根据后台输入数据显示饼状图，总共分4个等级。如输入1则显示4分之-饼图，输入2则显示4分之2饼图。

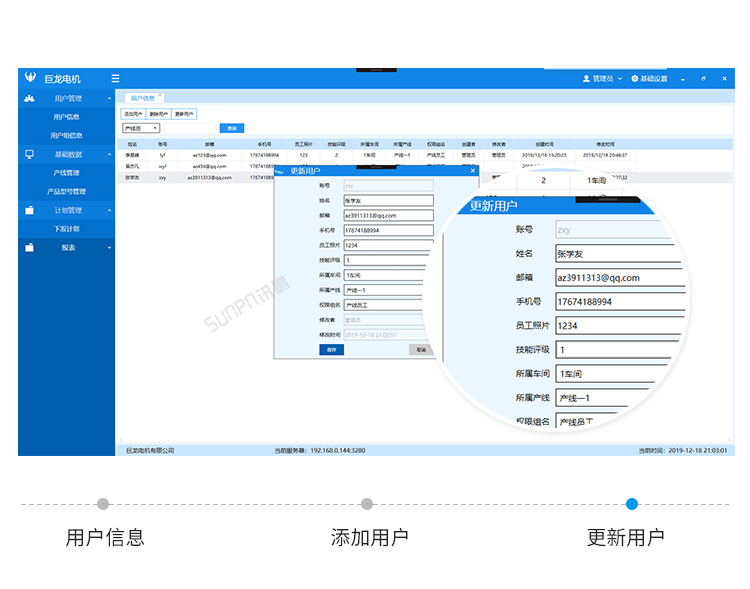

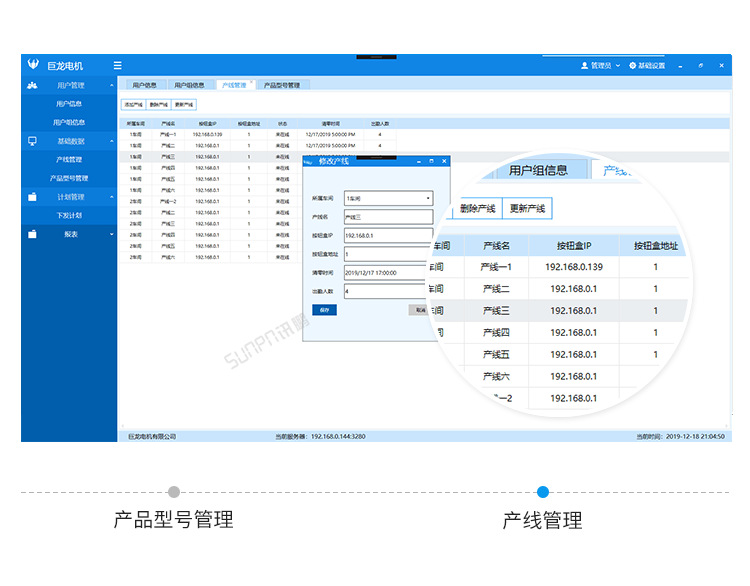

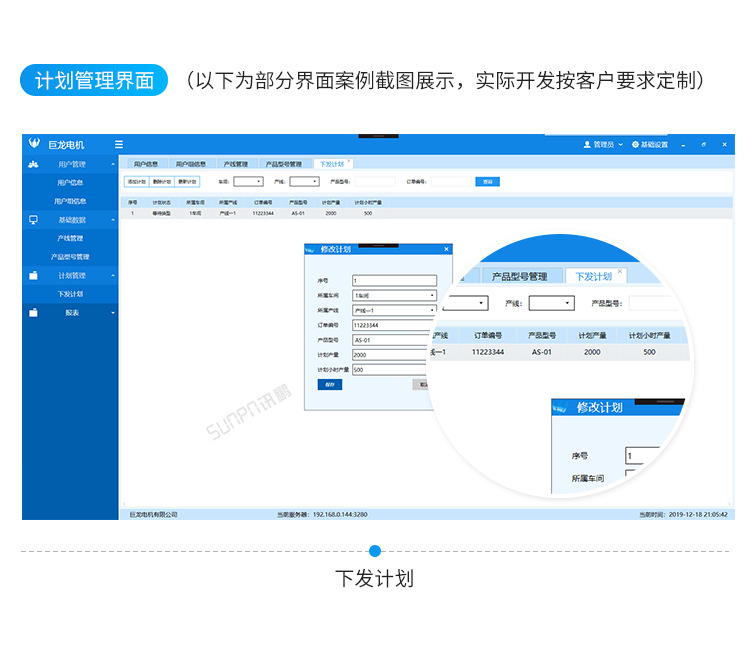

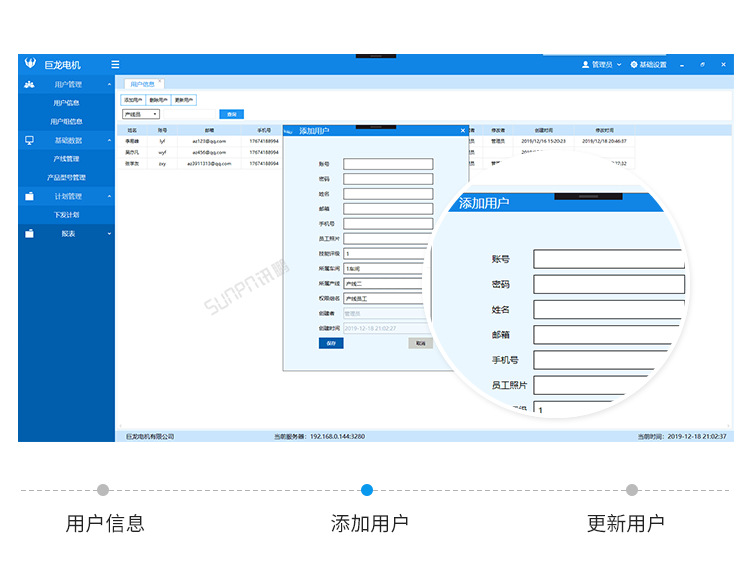

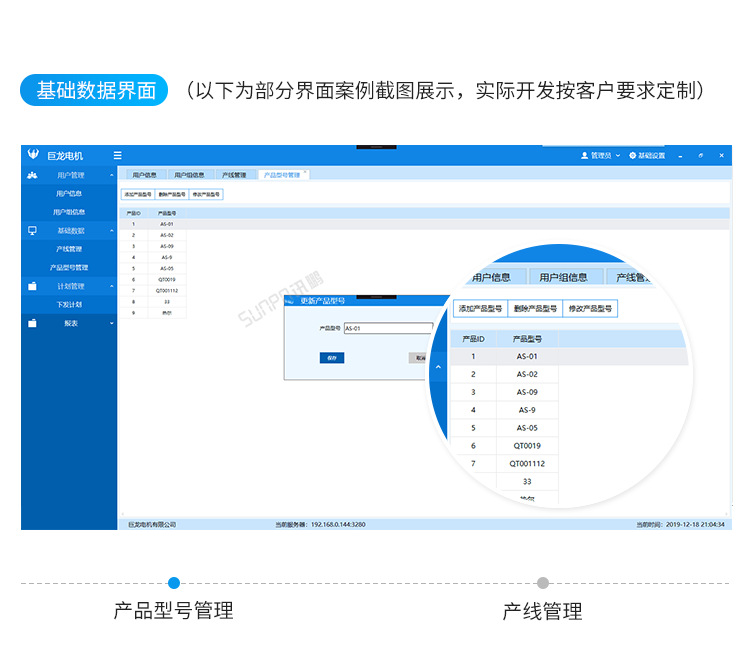

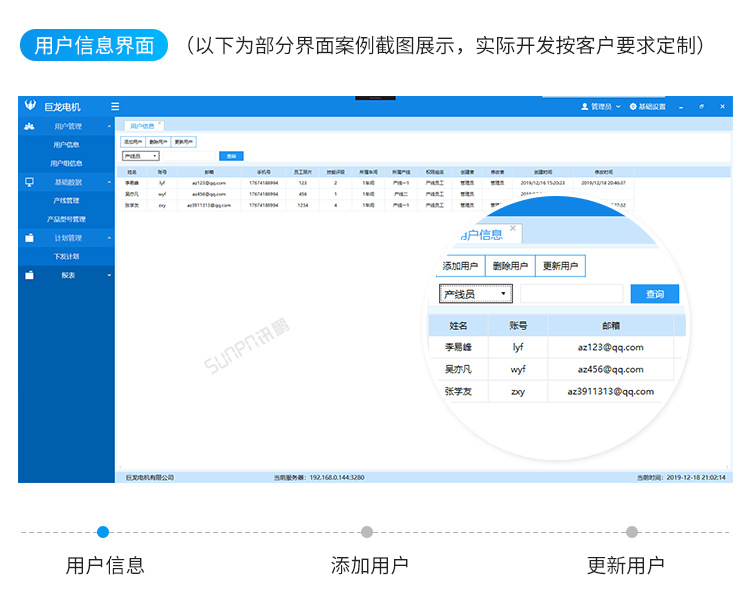

生产管理看板系统客户端界面

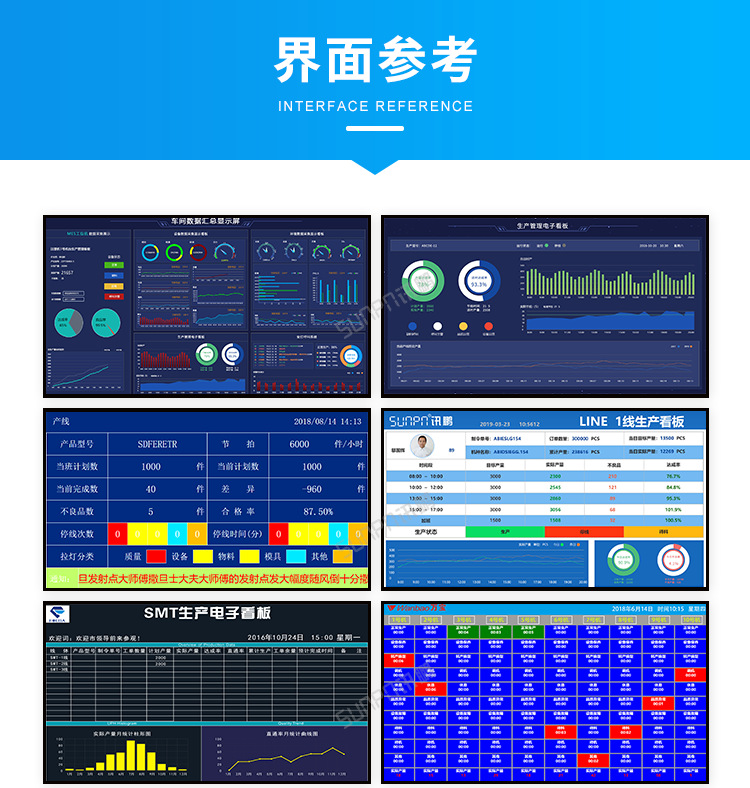

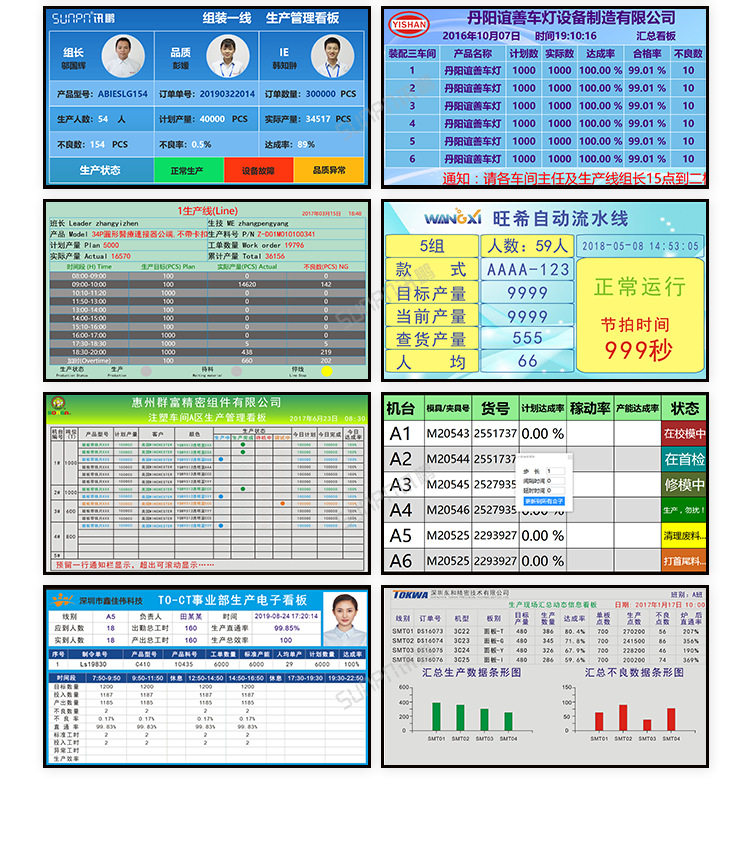

生产管理看板系统界面参考

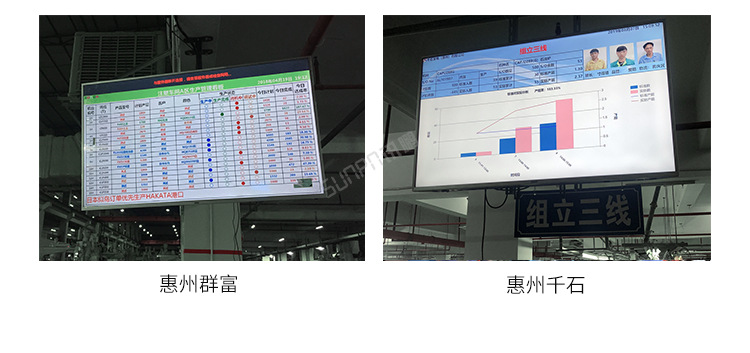

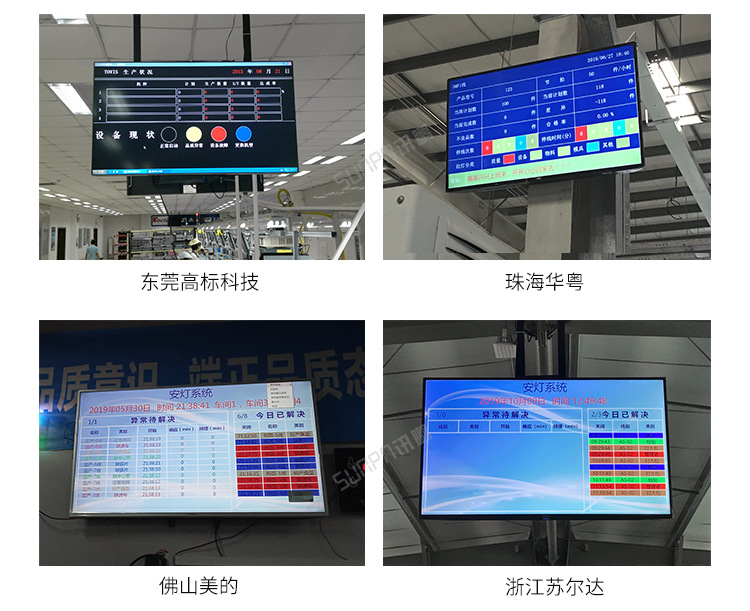

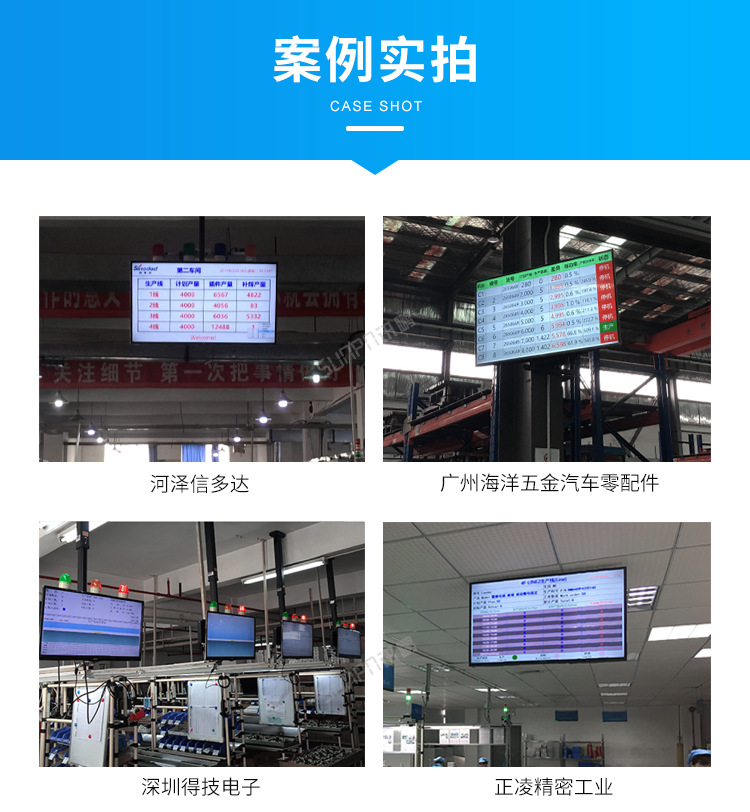

生产管理看板系统实拍案例
