安灯看板管理系统



安灯看板管理系统产品介绍

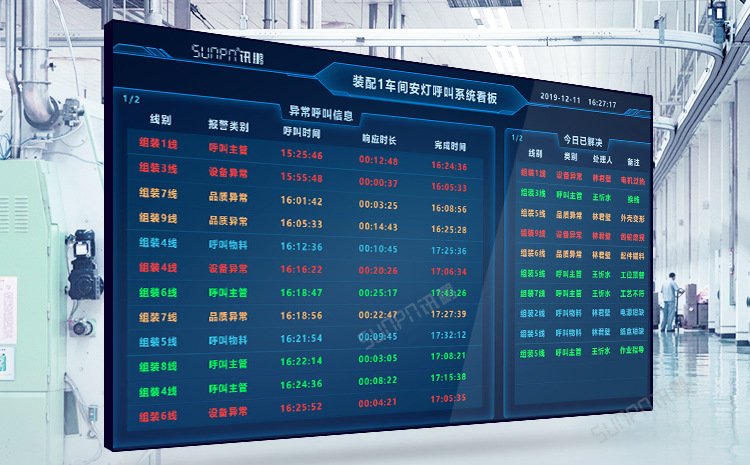

将异常线别、工位和异常类别通过无线腕表、手机(企业VX)等等,逐级发送。同步在车间产线LED看板，液晶电视中显示。

工位触发报警后对应责任人到现场刷卡表示已响应，处理完成后二次刷卡表示处理完成。根据ID卡号区分对应的责任人。

安灯看板管理系统

工程建模、权限管理、数据汇总报表管理、异常事件原因备注、对应异常责任人IC卡绑定等管理界面齐全,满足各项需求。

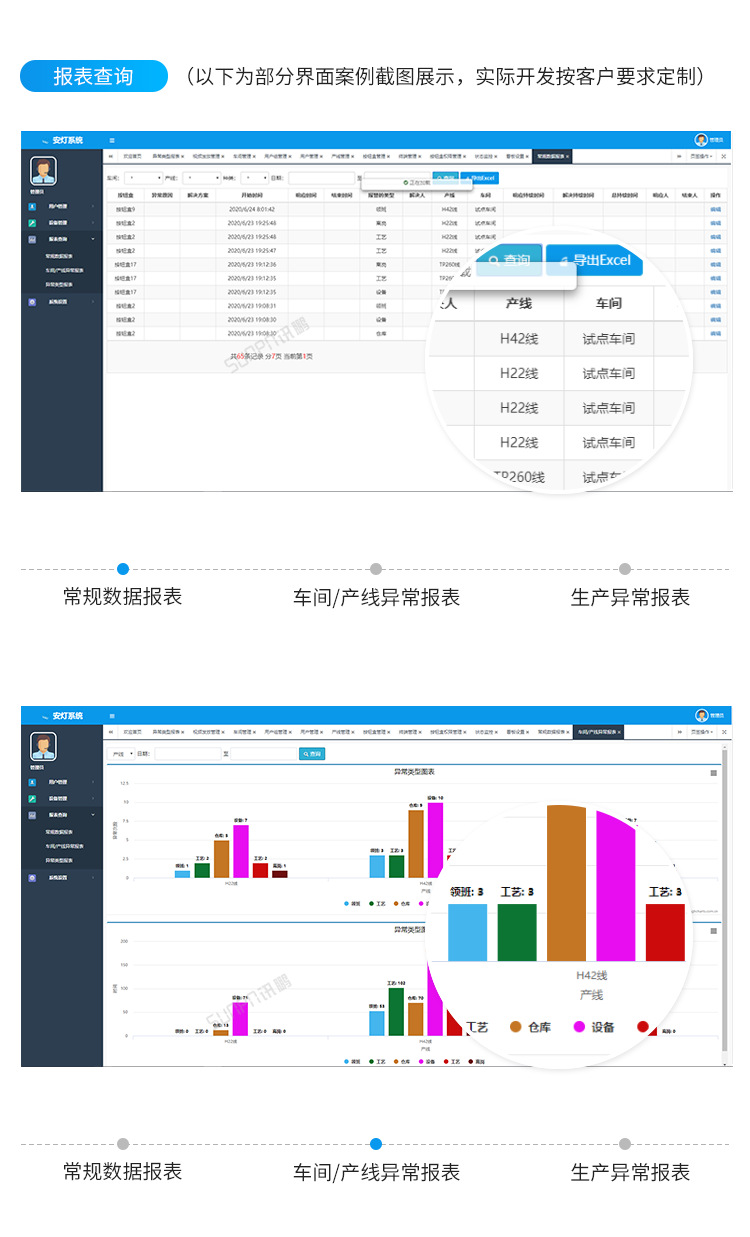

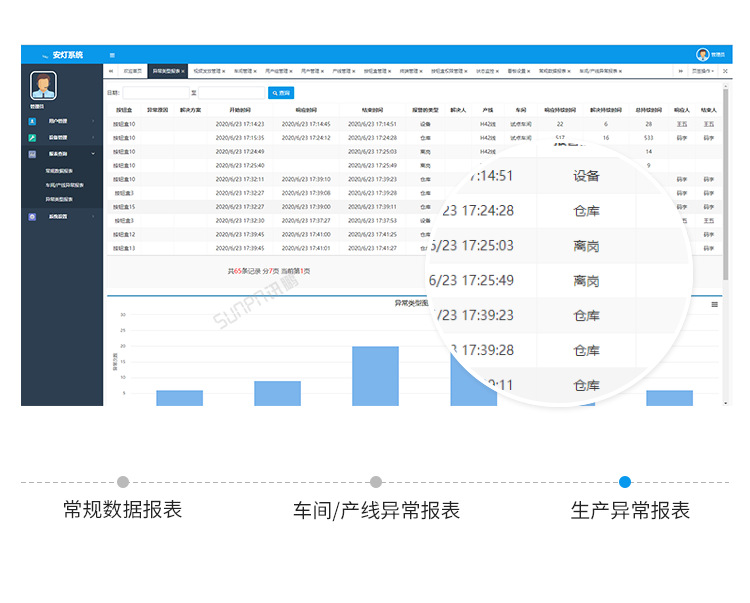

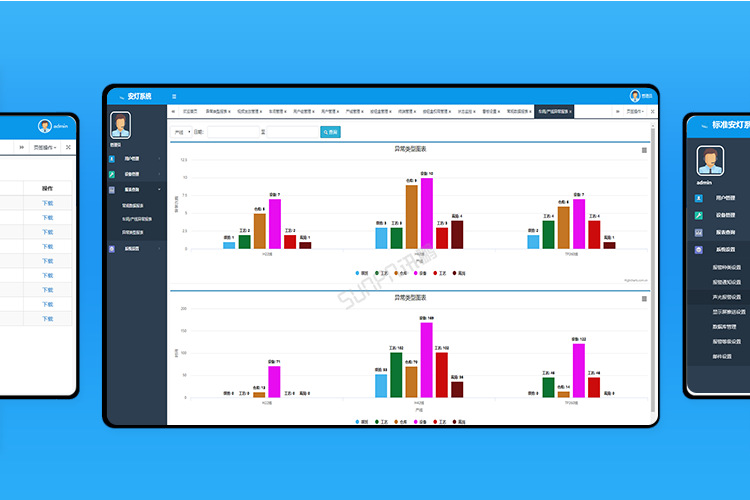

安灯看板管理系统数据报表

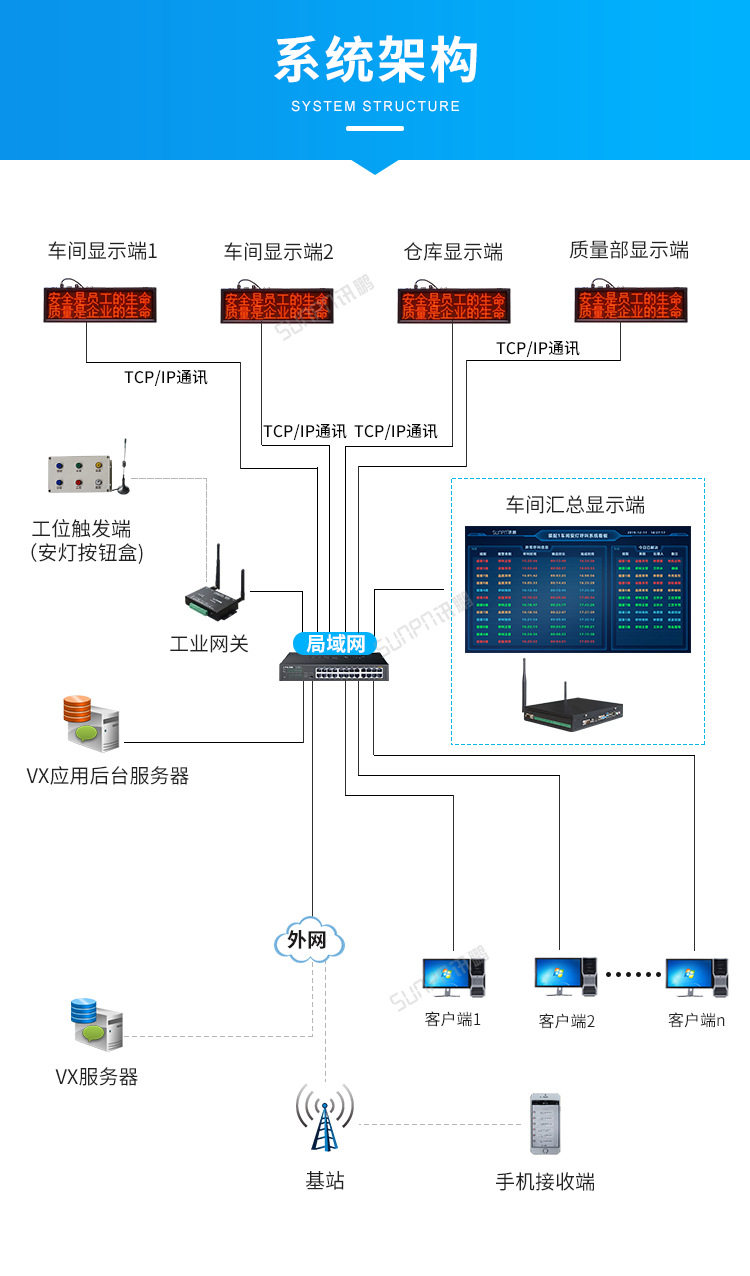

安灯看板管理系统架构

安灯看板管理系统硬件说明

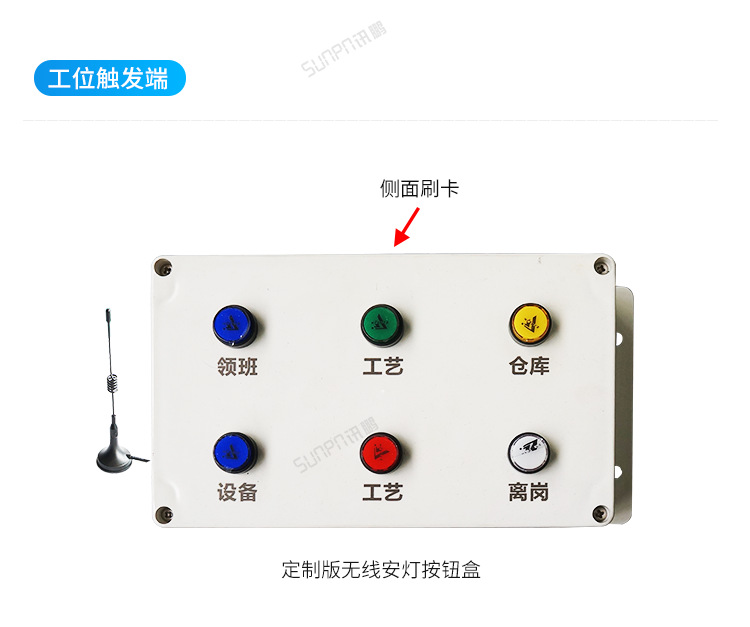

安灯按钮盒参数说明
1、电源供电：DC12V供电(220VC转12V适配器)
2、工作电流：待机30uA，发射平均电流60mA，峰值100mA
3、工作频率：431. 5M-435M (默认435M)
4、传输距离：室外空旷不小于800米(具体视环境而定)
5、外形尺寸：200mm* 120mm*70 mm
6、安装方式：台面固定安装

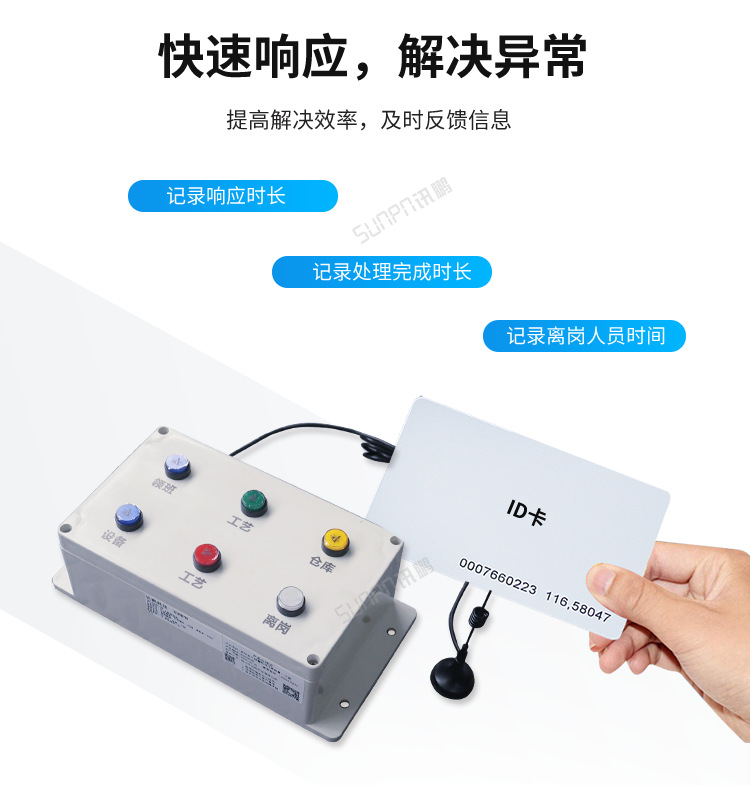

安灯按钮盒功能描述
1、按钮盒根据地址区分产线。
2、按钮盒按下对应的报警状态按钮后对应产线的LED显示屏会展示信息，并发出声音或语音播报。同时软件后台记录对应的触发时间并且展示到汇总看板。
3、按钮盒可刷卡记录响应时长与处理完成时间，(工位触发报警后， 对应责任人到现场刷卡表示已响应，处理完成后二次刷卡表示处理完成。根据IC卡 号区分对应的责任人)
4、刷卡记录人员离岗时间:当有对应岗位的员工提出需要离岗休息时。持有对应ID卡的替岗人员按钮按记录该岗位离岗的开始时间，刷卡时表示结束时间。系统后台进行记录并展示。
5、按钮盒操作逻辑:按下按钮表示触发报警系统，记录触发时间;同一按钮按二次表示关闭LED显示屏的声音报警。
6、通讯测试:按下按钮，按钮灯常亮表示通讯连接成功。按下按钮，按钮灯闪烁则表示通讯连接失败。

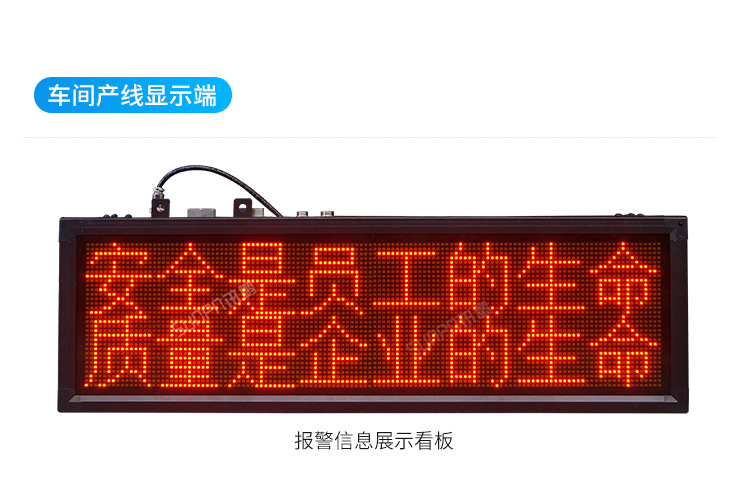

信息展示看板参数说明
1、数码管：3.75红色单元板
2、看板尺寸：660mm * 202mm*70mm
3、边框材质：7cm [黑色]无喷绘
4、通讯方式：RS-485/TCP-IP
5、报警方式：语音喇叭
6、输入方式：25键遥控
7、计数方式：按钮盒
8、电源电压：220V
9、安装方式：挂墙/吊顶[户内]

信息展示看板功能描述
1、安灯按钮盒触发对应报警状态后看板会显示对应的报警信息。
2、显示屏带高音喇叭，根据语音播报来区分不同的产线呼叫，根据声音来区分不同的呼叫状态。
3、通过按钮来取消报警触发后显示屏提示的声音。
4、TCP/IP局域网通讯，获取按钮盒触发的呼叫状态。
5、当没有报警状态触发时，显示屏显示自定义标语。
6、显示屏固定显示两条报警信息，超出两条时自动翻页显示。翻页速度遥控器可进行设置。

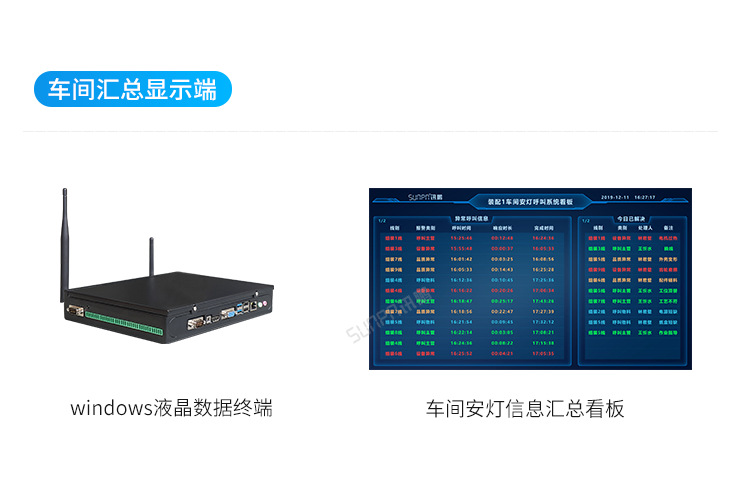

液晶终端参数说明
1、电源供电：12V DC 5A
2、处理器：AMD E-350D APU with Radeon HD Graphics
3、运行内存：4GB金士顿DDR3 SDRAM 1600MH
4、存储空间：64G固态硬盘
5、操作系统：Windows 10 Pro(64位)
6、产品尺寸：205* 220* 40mm
7、安装方式：挂墙

液晶终端功能描述
1、一个周期内各类报警信息汇总显示和工时损耗信息。
2、 可视化显示所在车间产线异常情况和相关数据的统计图表。
3、 可视化显示各线别仍存在的系统报警情况。

看板软件功能

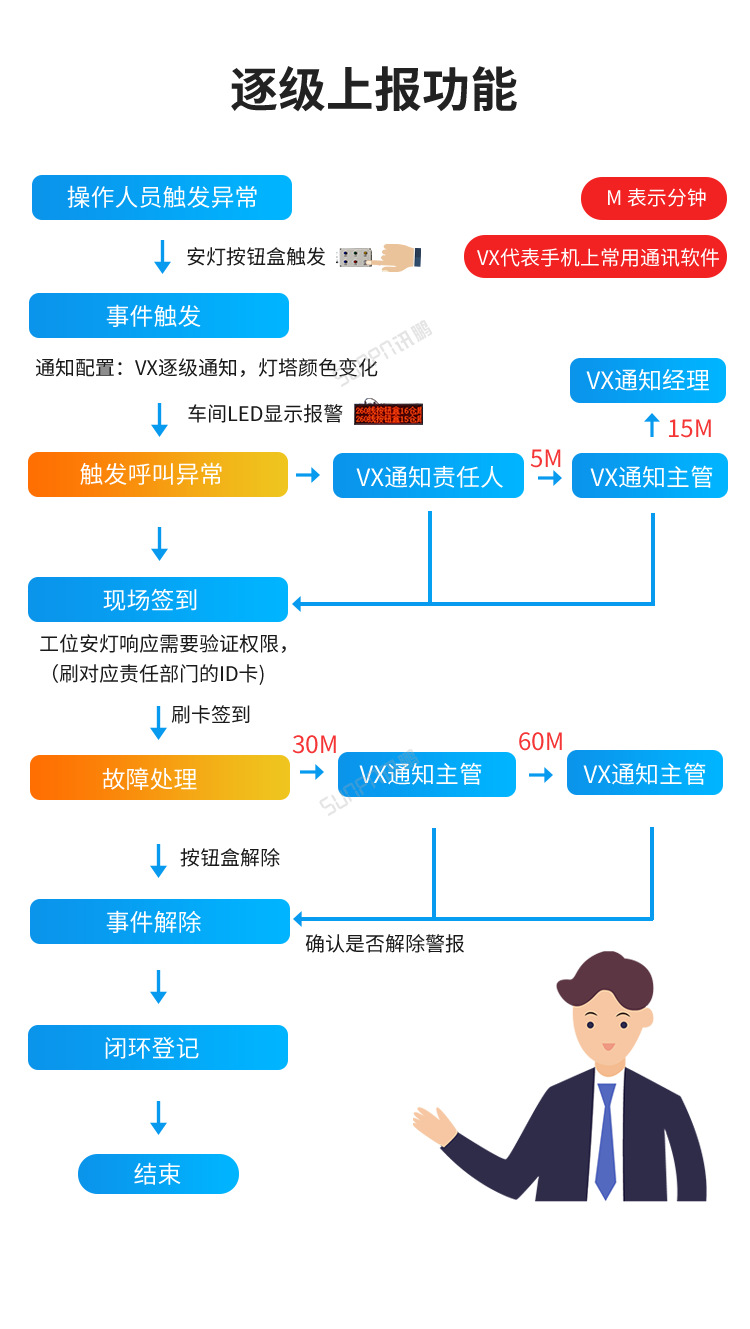

1、设置参数,添加报警工位、设置报警推送方式(VX推送) 分等级逐级上报。
2、现场报警数据的实时监控与提示。
3、历史报警数据的查询，查询条件:时间、报警类型等。
4、报警数据EXCLL报表汇总统计与追溯导出，导出格式:异常呼叫信息(线别、报警类型、呼叫时间、响应时长、完成时间) ;今日已解决(线别、类别、处理人、备注)，备注需要在软件后台进行输入，然后在汇总看板进行显示。
5、KPI考 核数据参考，分析报警时长，响应时长、处理时长等。

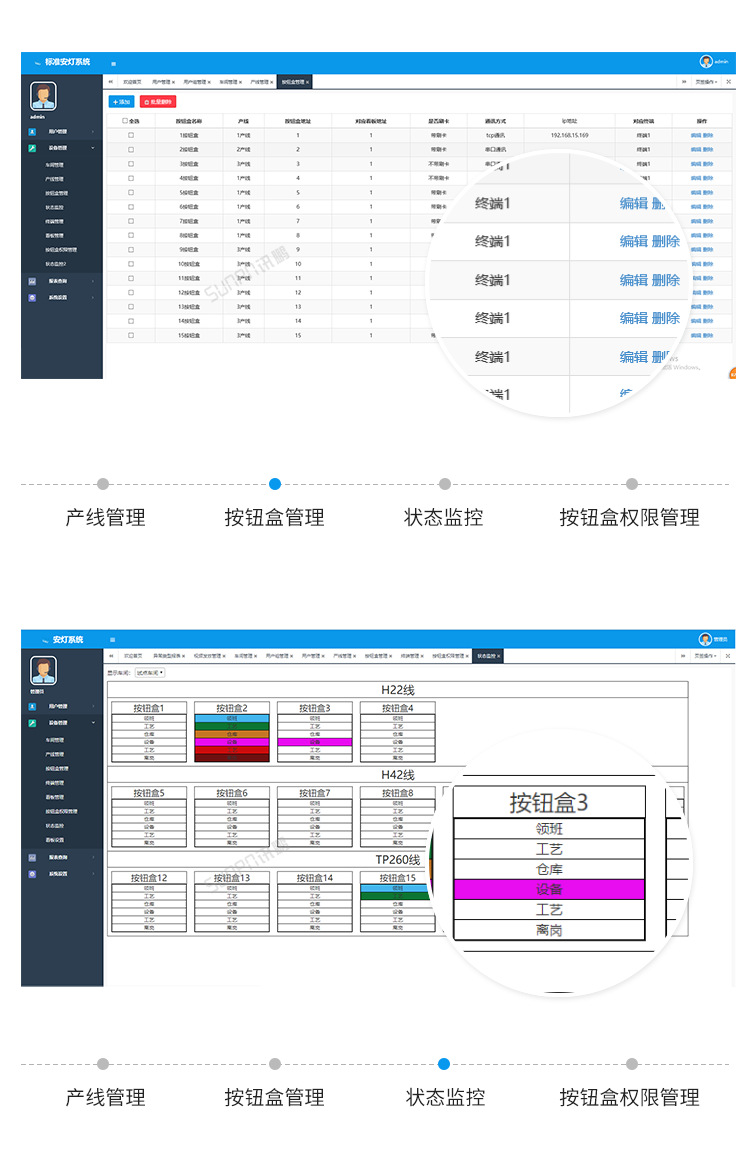

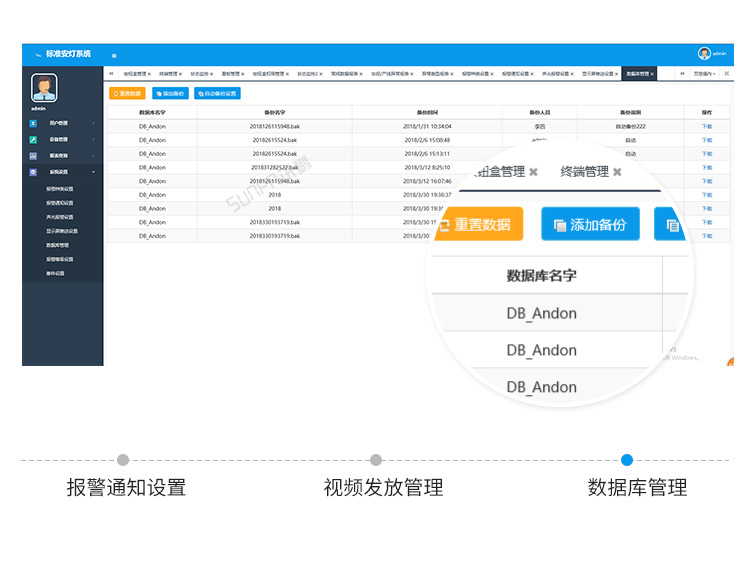

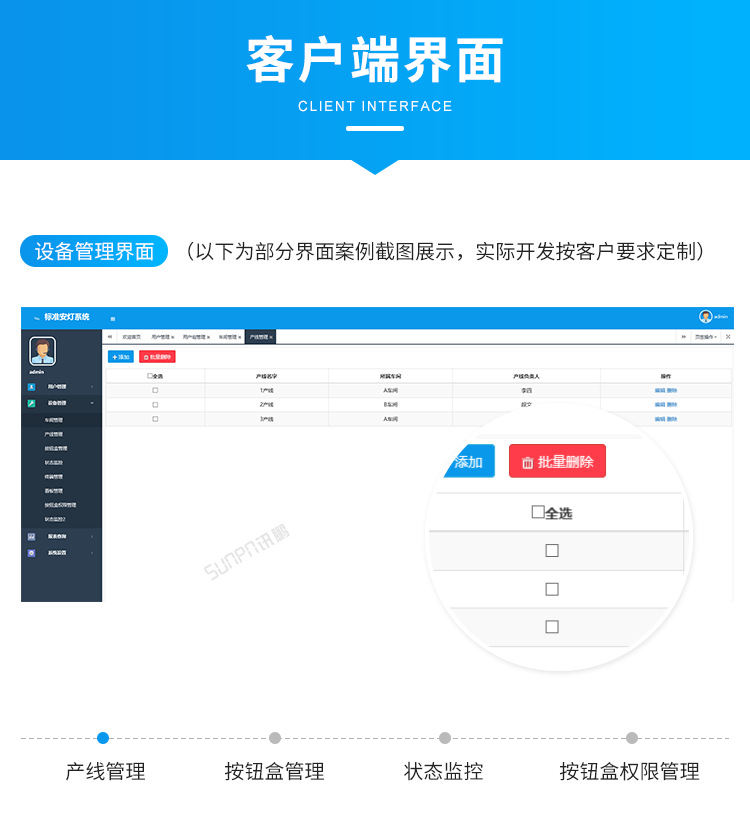

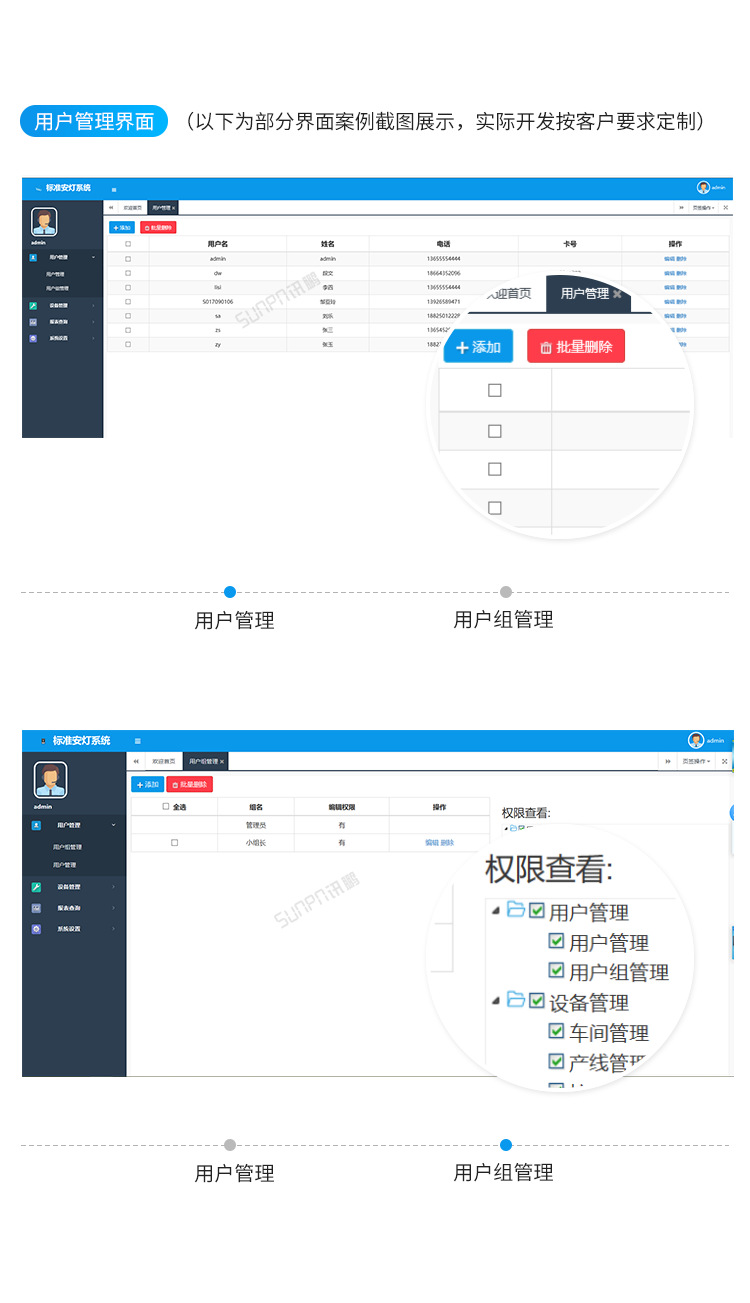

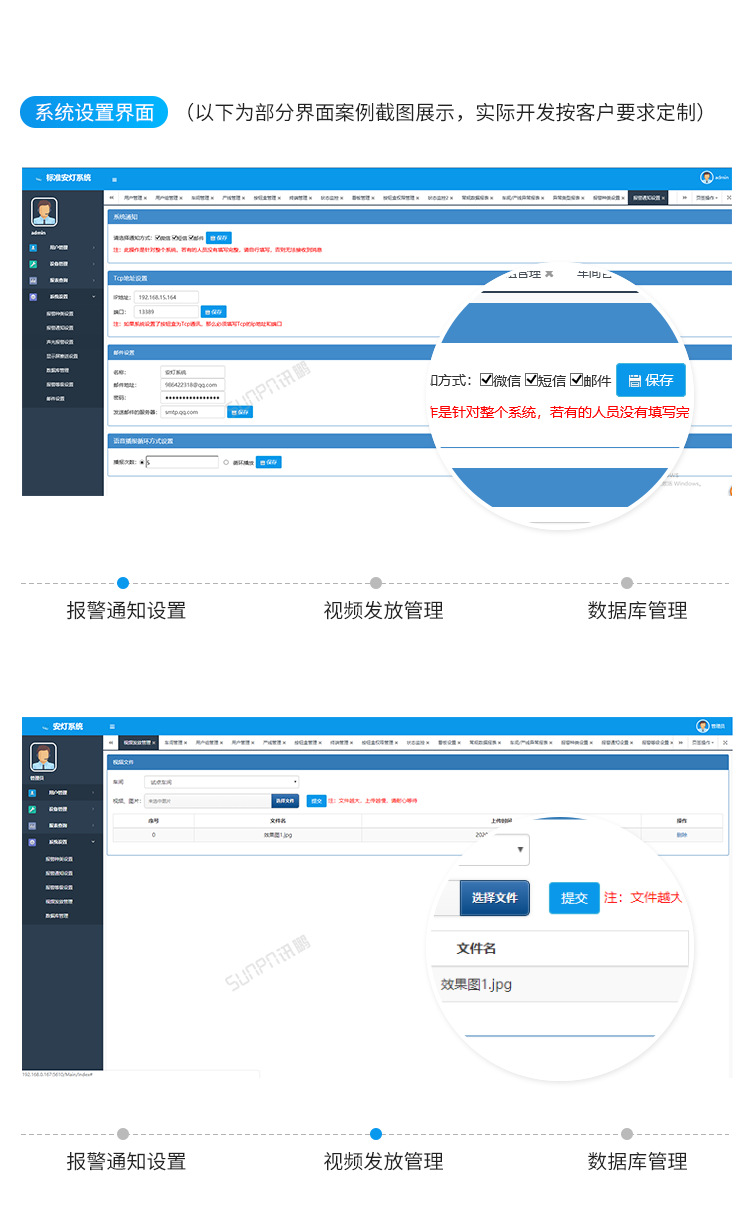

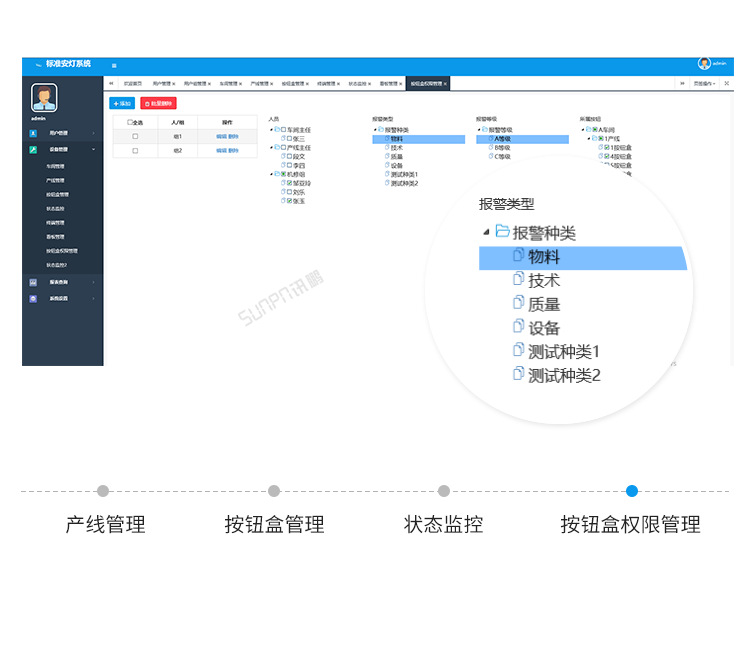

安灯看板管理系统客户端界面

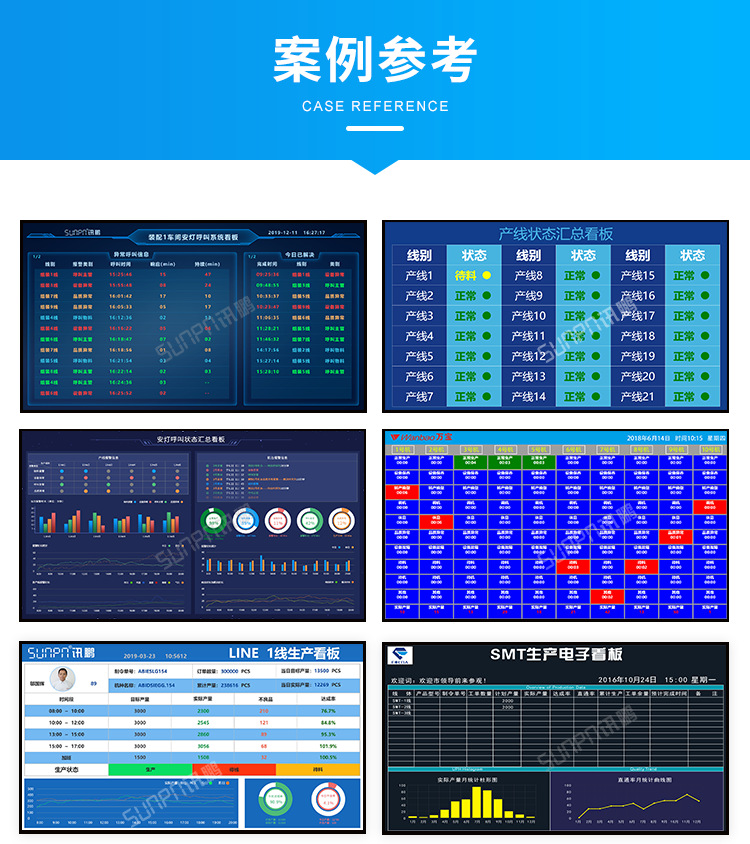

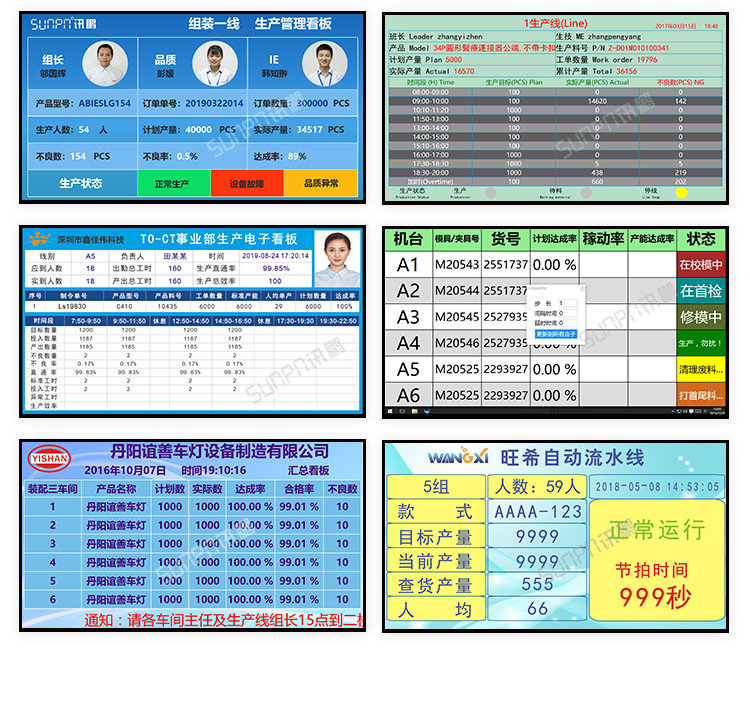

安灯看板管理系统案例参考

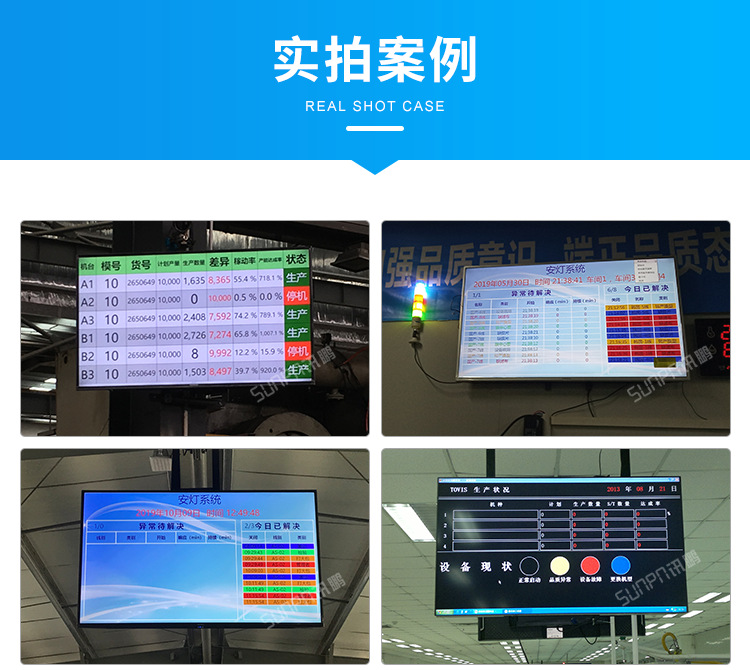

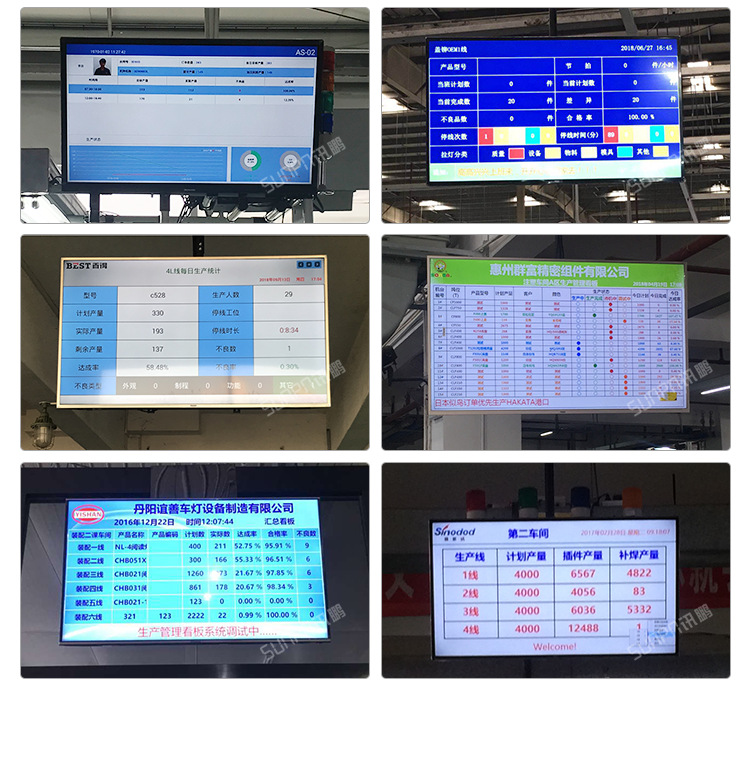

安灯看板管理系统现场案例

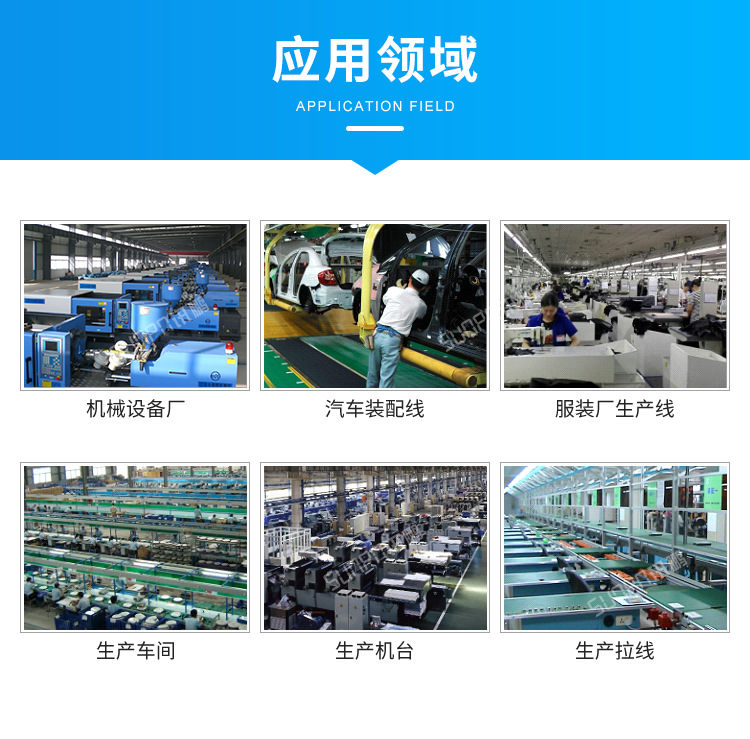

安灯看板管理系统应用场景
