品牌 :	安科瑞	型号 :	AEW100-D15X
加工定制 :	否	类型 :	电子式电能仪表
基本电流 :	5	准确度等级 :	0.2
参比电压 :	380V	电流倍率 :	1.2
显示方式 :	LCD	频率 :	45-55HZ
电流 :	100A	装箱数 :	50
订货号 :	AEW100-D15X	小包装数 :	1
物料编号 :	AEW100-D15X

产品详情

Product details

1 概述

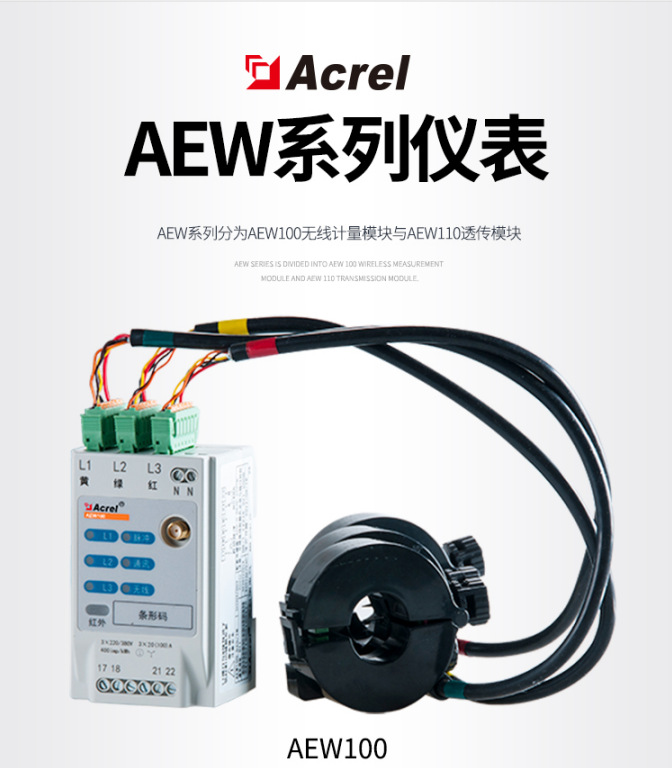

AEW100无线计量模块主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

2产品型号规格
2.1AEW100主体模块命名规则

undefined 注：1.选择W后才能选择CG；

2.可选择外置吸盘天线，标配线长2米。

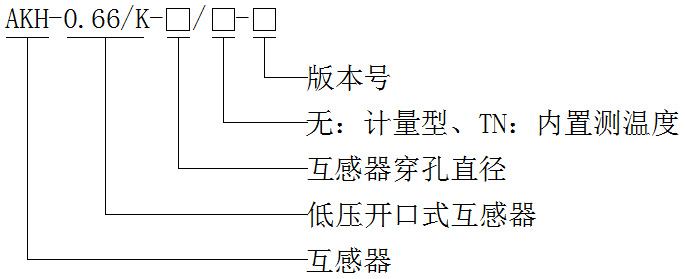

2.2 配套互感器命名规则

2.3规格型号

表1 AEW100配套互感器规格型号

3 专用技术参数

3.1无线计量模块

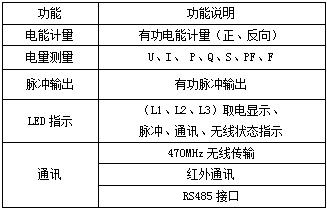

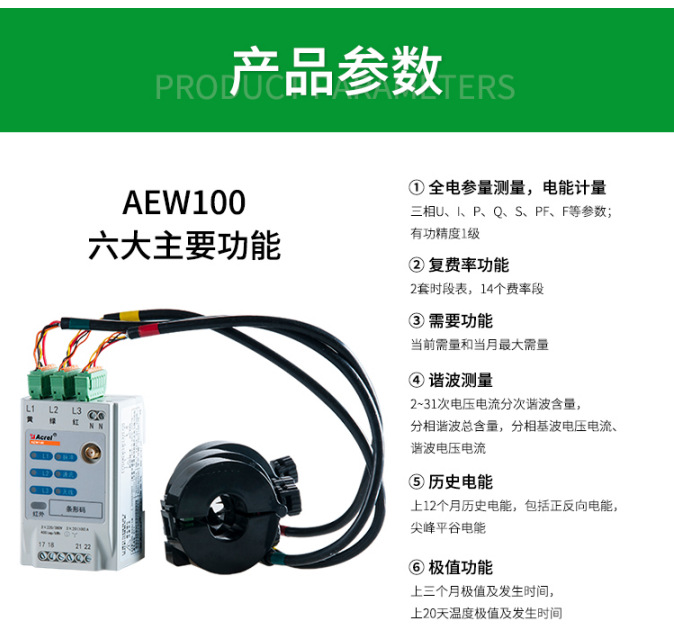

表2 AEW100主要功能

3.2 电气特性

表3 AEW100电气特性

3.3 环境条件

表4 AEW100环境条件

4 外形尺寸及安装说明(单位：mm)

4.1外形尺寸(单位：mm)

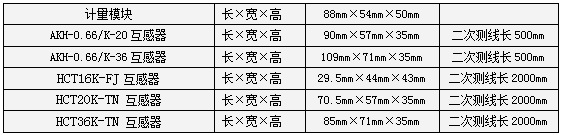

表5 AEW100及配套互感器外形尺寸

图1 AEW100尺寸图

图2 配套互感器AKH-0.66/K-20尺寸图

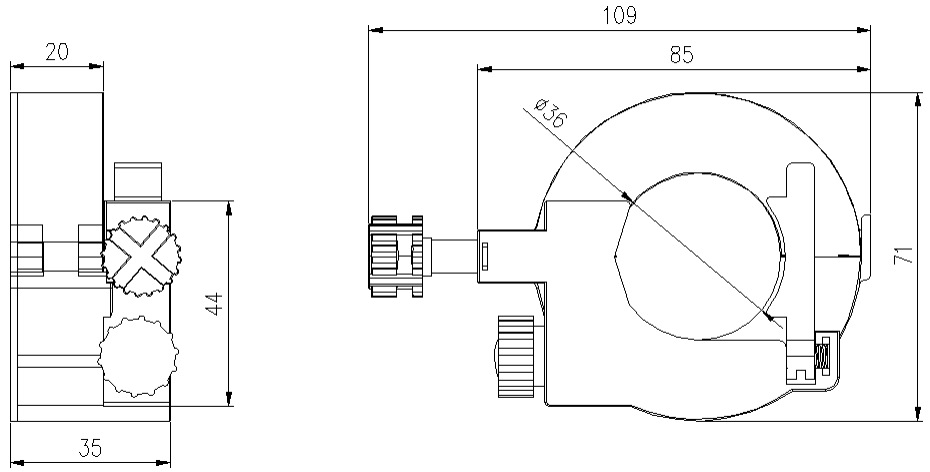

图3 配套互感器AKH-0.66/K-36尺寸图

undefined
图4 配套互感器HCT16K-FJ尺寸图

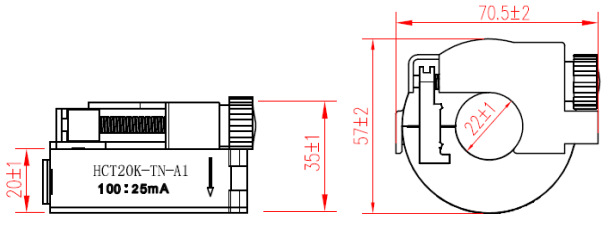

图5 配套互感器HCT20K-TN尺寸图

图6 配套互感器HCT36K-TN尺寸图

4.2 安装接线说明

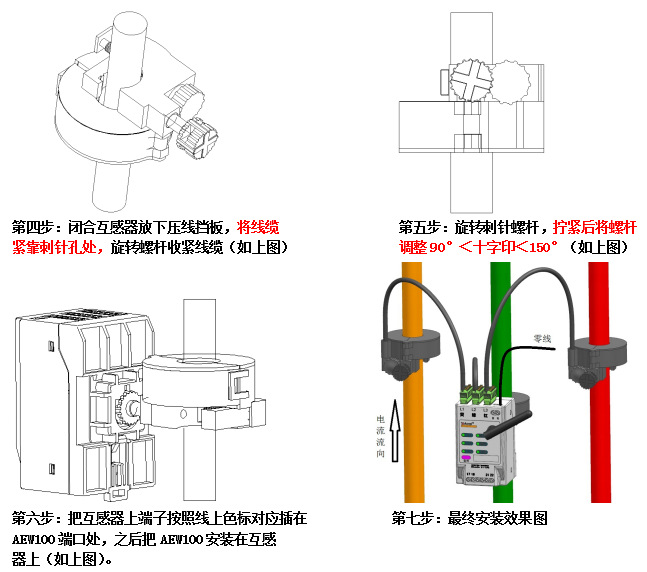

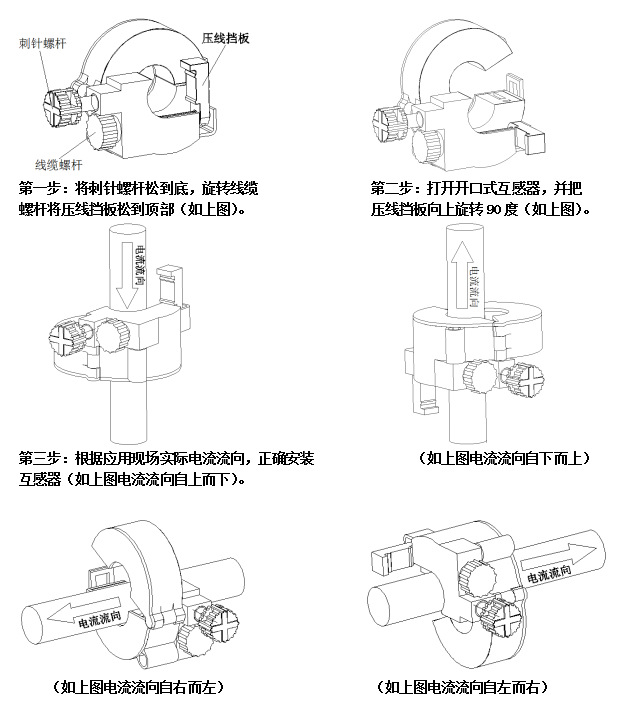

4.2.1正常型号带穿刺安装说明

L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆，其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电，同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。

安装注意事项：

1.安装过程中应避免用力掰动线缆，防止线缆接点松动导致接触电阻增大，发热，造成安全隐患；

2.安装完成后，让设备侧满载运行超过一小时，测量安装点线缆的温度，应不超过80℃；

3.本产品配套互感器的工作温度≤90℃，应在90℃及以下的温度环境下工作。

4.2.2带W无穿刺安装说明

L1、L2、L3开口式传感器分别卡住A相、B相、C相线缆，A、B、C三相的电压信号线分别接到UA、UB、UC端子；N线接到N端子。同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。

AEW100-D15、AEW100-D15W、AEW100-D20W、AEW100-D36W端子图

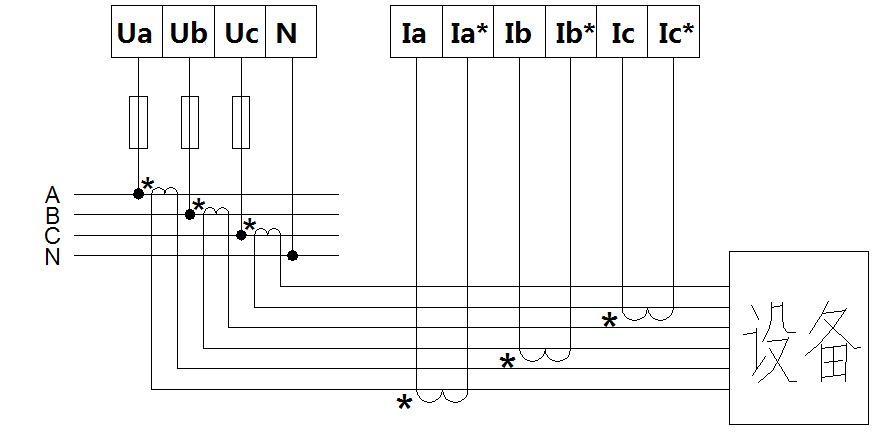

三相四线(电流经互感器接入)

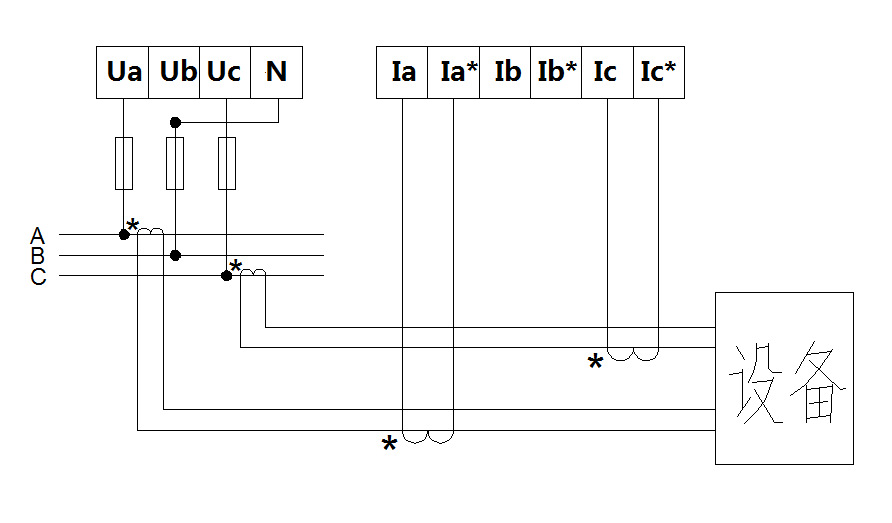

三相三线(电流经互感器接入)

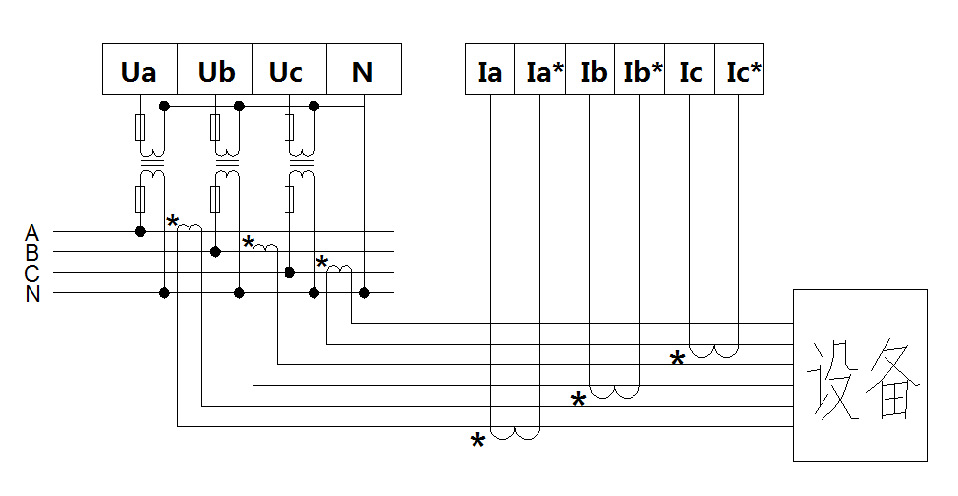

三相四线(电压、电流经互感器接入)

undefined

三相三线(电压、电流经互感器接入)

注：选择W后可选CG，即磁钢取电压
