在线V槽双方向分板机 XJVC-12A 机器特点：

1、PCBA板通过上板机构把PCBA板送出到预定的轨道上；运输轨道把PCBA送到下刀上方，下刀升起上刀走过来进行Y方向切割；按设定切割位置把Y方向全部切割完成；
2、Y方向切割完的PCBA，经轨道流到多组多刀上进行X方向一次性分切；
3、分切出来的PCBA产品落到出料运输带上，经运输带流入后面的工站；
4 、机器分切刀组下面有工业吸尘器吸走PCB粉尘。以此循环工作；
备注：分切好的一块块小PCB板，可根据客户要求自动摆放在料盒（料盘，或直接放在流水线上）中由流水线运走；

在线V槽双方向分板机 XJVC-12A 技术参数：

1、此设备适用于插件后井字型PCB板的分板工作；
2、具有自动送料、自动分切、自动收板等功能, 机器操作简单快捷；
3、各项参数的设定充分保证送板和分板的连贯性；
4、主要传动部件采用精密伺服、步进电机和SMC、亚德客气动元件,重复定位精度高；
5、整机采用三菱PLC加威纶触摸屏控制,操作界面简单方便；
6、设备工作电压：220 V 50HZ
7、效率：10s/pcs（150*150mm 切八刀为参照）
8、工作区域有安全光栅保护。

详细规格：

1.设备外形规格

机器名称 ：  全自动在线V槽双方向分板机
机器型号：      XJVC-12A
外形尺寸：   长*宽*高=1500*800*1500MM
 外形：         立式
 重量：         300KG
 颜色：        电脑白

2.设备供应要求

电源供应 ：             220V AC  1000W
环境要求:           清洁干燥环境，避免潮湿或高温
工作气压/管径 :           大于0.6MP/8MM
零件离切割线小距离:      大于或等于1.5MM
大小分板长度：       300*300MM   12*12MM
进板口调节 :           前侧固定，后侧活动调节
PCB板元器件高高度:   PCB反面零件限高20MM,正面限高为35MM

3.设备软件部分 控制器PLC 信捷PLC

参数设置：   根据V槽的尺寸触摸屏直接输入
储存模块：      可储存50组程序
触摸屏 ：        威纶触摸屏
光纤传感器：        欧姆龙

4.刀片 金属属性 日本进口高速钢

刀片角度 ：      10-30度（可选择）
使用寿命 ：      500万次
刀模精度：       0.1MM

5.主控分板系统

分板效率 ：    15s/PCS(200*150mm)标准速度切8刀为参照

步进/伺服：    山浓/松下
导轨丝杆：     上银导轨丝杆
气动配件：     亚德客/SMC
流水线大长宽： 650mm*250mm（可订制）
分板速度 ：    0-800mm/s
吸盘机械手运动控制方式 ：步进马达+导轨+皮带传动
吸尘方式及效率 ： 刀组下吸尘  1500W
分板厚度：     0.4-3.5mm

6.其它功能 误操作防护 光栅 传感器及软件三重防护

零件表面处理 ：   阳极 电镀
安全防护 ：      急停
断电断气功能 ：    有
自检功能：     开机时间监控，产能监控，设备故障信息及自动排异系统
机体主要部分：  送板机（流水线），吸盘，三轴移动分板平台，吸尘器
工作方式 ：    自动机械手在线分切送板
适用范围：     插件/贴片后PCB板的双方向V槽

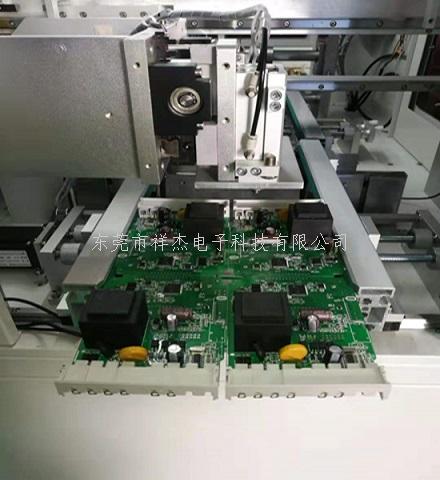

在线V槽双方向分板机 XJVC-12A 案例展示：
