品牌 : |
宁津威诺 |
型号 : |
C2062 |
类别 : |
双节距滚子输送链 |
材质 : |
不锈钢 |
是否进口 : |
否 |
适用范围 : |
工业 |
链节距 : |
38.1 |
链板厚度 : |
3 |
滚子直径 : |
22.23 |
销轴直径 : |
5.95 |
减速比 : |
1 |
级数 : |
单级 |
双节距链条和单节距链条的区别:
相同的型号链条有些有双节距的型号,在此以40为例,40链条节距为12.7mm 双节距时节距变成了25.4mm,刚好两倍。
单节距链条比较适用於驱动,双节距比较适用於输送。
40 与C2040对比时,链片、滚子、内节宽都相同,就是节距不同,此时链轮可以共用
而40双节距又分为C2040/C2042两种,2042为大滚子,可让滚子直接於轨道上运行,更省力。 的缺点必须改变链轮。
链条可分为:
1,传动链:(A型和B型)传动用短节距精密套筒链、传动用双节距精密滚子链、传动用齿链。其中A型比较常用。
2,输送链:短节距精密滚子输送链、双节距滚子输送链 、长节距输送链、输送用平顶链、输送用短节距精密套筒链、轻型双铰接悬挂输送链。
3,板式链:多为起重链。
4,异型链及各种附件。
双节距链条有大滚子、小滚子之分;链板厚度有常规、加厚2种;

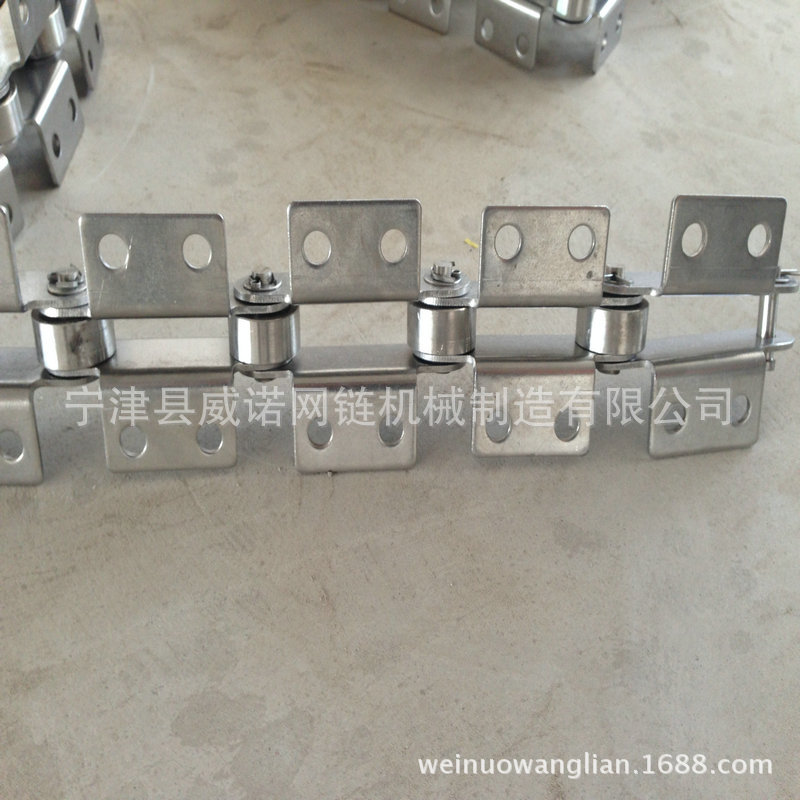

附件(弯板)有4种形式:单侧单孔(A1型)、单侧双孔(A2型)、双侧单孔(K1型)、双侧双孔(K2型)。
链号 | 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 极限拉伸载荷 | 平均拉伸载荷 | 每米长重 | |
P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Q min | Qo | q | ||
mm | mm | mm | mm | mm | mm | mm | mm | kN | kN | kg/m | ||
C208ASS C208ALSS | C2040SS C2042SS | 25.40 | 7.95 15.88 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 8.46 | 10.02 | 0.50 0.84 |
C208AHSS | C2040HSS | 25.40 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.0 | 2.03 | 8.46 | 10.32 | 0.65 |
C208BSS C208BLSS | 25.40 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 10.80 | 11.64 | 0.55 0.89 | |
C210ASS C210ALSS | C2050SS C2052SS | 31.75 | 10.16 19.05 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 13.32 | 16.86 | 0.78 1.27 |
C212ASS C212ALSS | C2060SS C2062SS | 38.10 | 11.91 22.23 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 19.08 | 22.08 | 1.12 1.61 |
C212AHSS C212AHLSS | C2060HSS C2062HSS | 38.10 | 11.91 22.23 | 12.57 | 5.94 | 29.2 | 31.6 | 18.0 | 3.25 | 19.08 | 24.96 | 1.44 2.07 |
C216ASS C216ALSS | C2080SS C2082SS | 50.80 | 15.88 28.58 | 15.75 | 7.92 | 32.7 | 36.5 | 24.0 | 3.25 | 34.02 | 39.42 | 2.08 3.12 |
C216AHSS C216AHLSS | C2080HSS C2082HSS | 50.80 | 15.88 28.58 | 15.75 | 7.92 | 36.2 | 39.4 | 24.4 | 4.00 | 34.02 | 42.00 | 2.54 3.58 |
C220ASS C220ALSS | C2100SS C2102SS | 63.50 | 19.05 39.67 | 18.90 | 9.53 | 40.4 | 44.7 | 30.0 | 4.00 | 53.10 | 61.56 | 3.01 4.83 |
C220AHSS C220AHLSS | C2100HSS C2102HSS | 63.50 | 19.05 39.67 | 18.90 | 9.53 | 43.6 | 46.9 | 30.0 | 4.80 | 53.10 | 67.44 | 3.56 5.38 |
C224ASS C224ALSS | C2120SS C2122SS | 76.20 | 22.23 44.45 | 25.22 | 11.10 | 50.3 | 54.3 | 35.7 | 4.80 | 76.20 | 88.38 | 4.66 7.66 |
C224AHSS C224AHLSS | C2120HSS C2122HSS | 76.20 | 22.23 44.45 | 25.22 | 11.10 | 53.5 |
57.5 | 35.7 | 5.60 | 76.20 | 96.54 | 5.26 8.26 |
C232ASS C232ALSS | C2160SS C2162SS | 101.60 | 28.58 57.15 | 31.75 | 14.27 | 64.8 | 69.6 | 47.8 | 6.40 | 136.08 | 167.34 | 8.23 11.95 |
C232AHSS C232AHLSS | C2160HSS C2162HSS | 101.60 | 28.58 57.15 | 31.75 | 14.27 | 68.2 | 73.0 | 47.8 | 7.20 | 136.08 | 171.48 | 9.06 12.77 |
