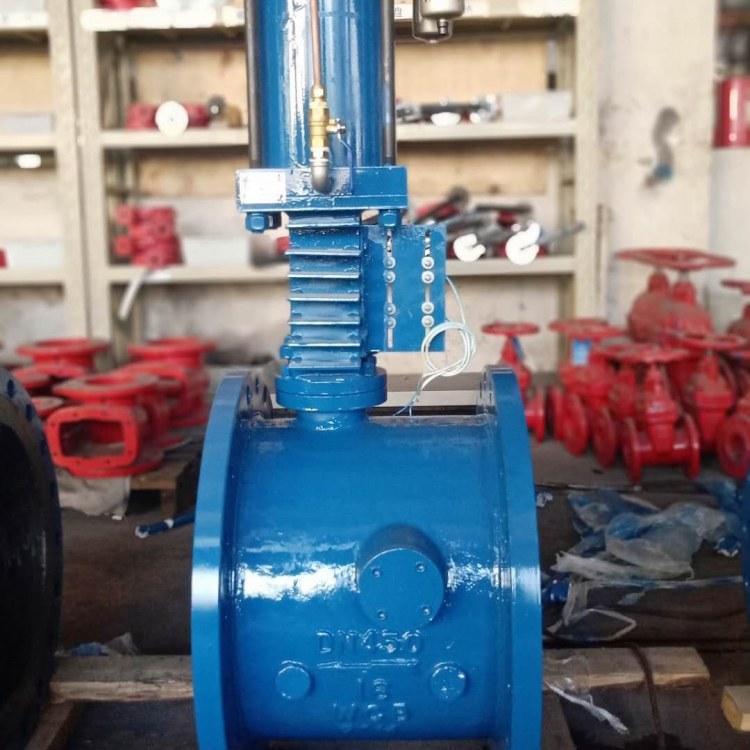

CKH643H抽气止回阀抽气快关止回阀的阀快速关闭抽汽止回阀气动快速抽气止回阀

止回阀产品GH/工恒CKH643H抽气止回阀，欢迎选购！

价加格	¥2350	¥1870
起订量	1-9件	≥10件

规格

200-2000

¥2350.00/件

300件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	CKH643H
材质 :	不锈钢	连接形式 :	法兰
加工定制 :	是	种类 :	NRVG静音式
结构形式 :	蝶式	公称通径 :	200~2000
适用介质 :	空气	形态 :	蝶式
压力环境 :	常压	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
工作温度 :	常温	类型(通道位置) :	二通式

产品详情

Product details

CKH643H CKH743H快速关闭抽汽止回阀产品介绍：

快速关闭抽汽止回阀又名快关逆止阀或快关阀，阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到截止、止回的目的。三维偏心密封结构，开启密封即分离，关闭接触即密封。主要用于紧急止回和电厂汽轮机管路系统，在汽轮机突然失压的情况下，能在0.51秒以内关闭，防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

CKH643H CKH743H快速关闭抽汽止回阀工作原理：

1、正常状态：

电磁铁得电，高压油经三位四通阀进入液压锁内，同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔，使快关门打开，动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力。

2、事故状态：

事故电信号使电磁铁得电，三位四通阀动作，动作油缸的有杆腔切换到回油，同时动作油缸的无杆腔进高压油，使快关门动作。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力，电磁铁断电后，电路自锁，手动复位（手动、自动可切换）。

CKH643H-CKH743H快速关闭抽汽止回阀型号编制：

阀门材料：C铸钢、P不锈钢、I合金钢

公称压力：PN25=2.5Mpa

密封材料：H不锈钢、W本体不锈钢、Y焊硬合金

结构形式：3斜板式

连接方式：4法兰

助关方式：6气动、7液动

阀门类别：止回阀

功能代号：CK快速关闭

CKH643H-CKH743H快速关闭抽汽止回阀性能规范：

公称压力
	2.5MPa
水压密封试验	2.75Mpa
水压强度试验	3.25Mpa
气压密封试验	0.6MPa
阀体材料	碳钢C	合金钢I	不锈钢P/R
工作温度	-29425	-29530	-196600
适用介质	水、气、蒸汽、油品

CKH643H-CKH743H快速关闭抽汽止回阀部件材料：

编号	名称	材料	编号	名称	材料
1	油缸	组合件	10	连接轴	1Cr18Ni9Ti
2	液压组件	组合件	11	阀体	焊接件
3	支架	WCB	12	阀瓣封圈	1Cr18Ni9Ti
4	活塞杆	1Cr18Ni9Ti	13	阀瓣	WCB
5	连接件	1Cr18Ni9Ti	14	阀杆	1Cr18Ni9Ti
6	定位套	WCB	15	摆臂轴（1）	1Cr18Ni9Ti
7	压子	25#	16	摆臂	WCB
8	密封材料	石墨	17	摆臂轴（2）	1Cr18Ni9Ti
9	导套	铝青铜	18	闷盖	25#

CKH643H-CKH743H快速关闭抽汽止回阀阀门调试：

压力油由集成块（图2）P口进入（接口为3/4管螺纹），T口为回油口。接好油管后，压力油加压到额定压力（0.81.0Mpa）通入电磁阀控制电源（220V直流）即可控制阀门开启或关闭。如出现开闭与控制不吻合，调换电磁阀两端控制线即可。

CKH643H-CKH743H快速关闭抽汽止回阀故障排除：

可能发生的故障	原因	排除方法
密封面泄露	1．阀瓣密封面夹有杂物 2．阀瓣关闭不到位 3．密封面刮伤	1．消除杂质，清洗阀门内腔 2．调整连接件（图1中的5） 3．研磨密封面。
阀门两端面泄露	1．两侧密封垫片失效。 2．管法兰压紧力不均或未压紧	1．更换密封垫片。 2．压紧法兰螺栓（均匀用力）
阀门不开闭	1．控制线路不通 2．电压不足电磁阀不动作 3．电磁阀线圈烧坏	1．检查控制线路 2．提高电压到额定电压 3．更换线圈
