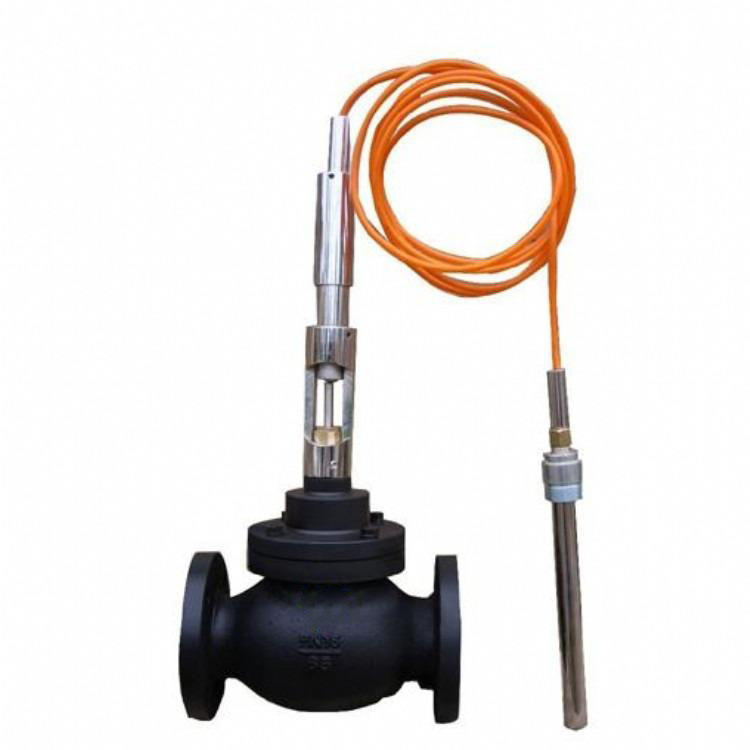

ZZW自力式温控调节阀碳钢法兰温控调节阀厂家生产

调节阀产品GH/工恒ZZW温控调节阀，欢迎选购！

价加格	¥390	¥210
起订量	1-9件	≥10件

规格

15-250

¥390.00/件

490件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	ZZW
材质 :	碳钢	连接形式 :	法兰
加工定制 :	是	公称通径 :	15-250
适用介质 :	水	压力环境 :	常压
工作温度 :	高温	流动方向 :	单向
驱动方式 :	自力式	零部件及配件 :	定位器
形态 :	膨胀式	类型(通道位置) :	二通式
标准 :	国标	密封形式 :	硬密封型

产品详情

Product details

一、产品概述：

ZZW自力式温度调节阀由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。正轩供应自力式温度调节阀温度自力式调节阀 ZZW自力式温度调节阀

二、工作原理：

它是利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。结构原理:本产品主要由阀体、阀座、阀瓣、阀盖、温包、调节螺母等零部件组成。根据被调介质出口温度高低自动调节热源入口阀门开展大小，热源与被加热介质既可采用自成回路系统，也可采用直接混合加热系统。适用范围：采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行。

三、主要零部件

主要零件材料
阀体	ZG230-45	ZG1Cr18Ni9Ti
阀体	ZG1Cr8Ni12Mo2Ti	ZG1Cr18Ni9Ti
阀座	1Cr8Ni9Ti	Cr8Ni12Mo2Ti
阀芯	1Cr8Ni9Ti	Cr8Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti	Cr8Ni12Mo2Ti
平衡波纹	1Cr18Ni9Ti
温包	H62	1Cr18Ni9Ti
毛细管	H62	1Cr18Ni9Ti
接头	35	1Cr18Ni9Ti

四、外形尺寸

公称通径与外形尺寸
公称通径(DN)	15	20	25	32	40	50	65	80	100	125	150	200	250
法兰端面距离(L)	150		160	180	200	230	290	310	350	400	480	600	730
总高度(H)	500			540		580	640	700	750	820	950	1100	1280
温包插入深度(T)	235 430					430 600						1000
温度外露高度(h)	350
温包直径(d)	25(护套直径28)
重量(Kg)	8		10	13	15	18	30	35	60	75	85	110	150

五、外形尺寸

DN (mm)	D (mm)	D1 (mm)	螺栓孔 (n-Φ)	L (mm)	d (mm)	L1 (mm)	H(mm)	G (in)	导管长 (m)
32	135	100	4-Φ18	180	25	430	380	11/4″	3
40	145	110	4-Φ18	200	25	430	410	11/4″	3
50	160	125	4-Φ18	230	25	430	450	11/4″	3
65	180	145	4-Φ18	290	25	430	490	11/4″	3
80	195	160	8-Φ18	310	25	430	530	11/4″	3
100	215	180	8-Φ18	350	25	430	560	11/4″	3
125	245	210	8-Φ18	395	25	550	600	11/4″	4
150	280	240	8-Φ23	470	25	550	640	11/4″	4
200	335	295	12-Φ23	600	25	550	690	11/4″	4
250	400	355	12-Φ23	630	25	550	720	11/4″	4
