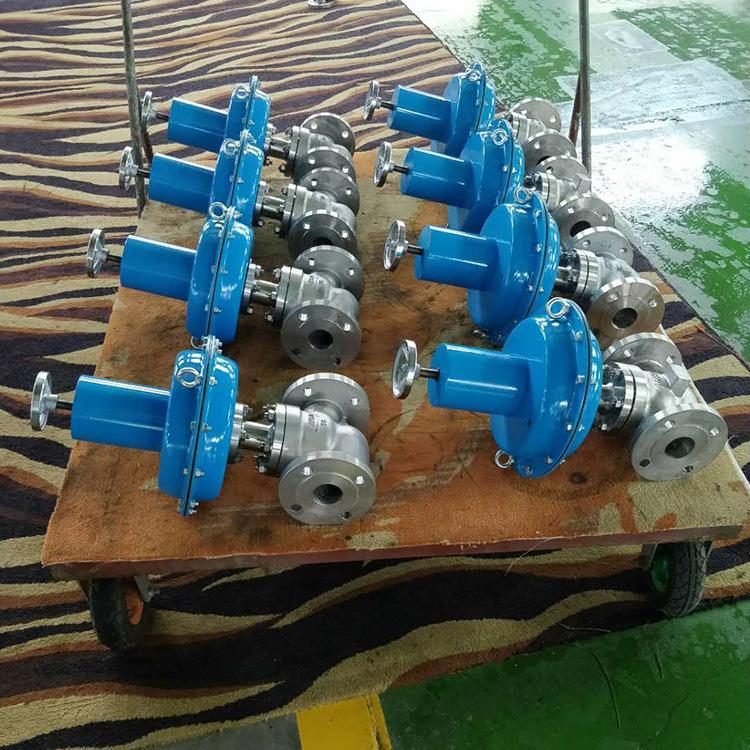

ZZVP自力式微压调节阀不锈钢氮气减压阀微压差控制阀

减压阀产品GH/工恒ZZVPZZVP，欢迎选购！

价加格	¥1540	¥998
起订量	1-9件	≥10件

规格

20-100

¥1540.00/件

500件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	ZZVP
材质 :	不锈钢	连接形式 :	法兰
适用介质 :	氮气	公称通径 :	20-100
结构形式 :	弹簧薄膜式	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	自力式
零部件及配件 :	定位器	形态 :	隔膜式
类型(通道位置) :	二通式

产品详情

Product details

ZZVP自力式微压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从 50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。

零件资料:

·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在磨擦，上密封可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而K、B型可通用一种阀体。

技术参数：◆主要技术参数和性能指标(表一)

公称通径 DN(mm)		20	25	32	40	50	65	80	100
额定流量系数 Kv	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN	53	83
额定行程 (mm)		6	8		10		15		20
公称压力 PN(MPa)		0.10 1.0
差压调节范围 (kPa)		0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100
介质温度 ( ℃ )		≤ 80
调节精度 ( ％ )		≤ 10
允许泄漏量 (l/h)	ZZCP/ZZVP	10 -4 X 阀额定容量 ( Ⅳ 级 )
	ZZCN	5X10 -3 X 阀额定容量 ( II 级 )

注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa

规格重量：

◆外形尺寸及重量(表三) 单位：mm

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN	536	536
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
L	ZZCN	222	222
重量 G(Kg)		12	13	15	17	20	28	38	43
导压管螺纹接头		M16X1.5
