Q61F一体式全焊接球阀、手动全焊接球阀

球阀产品GH/工恒Q61FQ61F，欢迎选购！

价加格	¥560	¥320
起订量	1-49件	≥50件

规格

10-200

¥560.00/件

980件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	Q61F
材质 :	碳钢	连接形式 :	焊接
结构形式 :	固定球球阀	公称通径 :	10-200
适用介质 :	水	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	阀体	用途 :	截止
类型(通道位置) :	二通式

产品详情

Product details

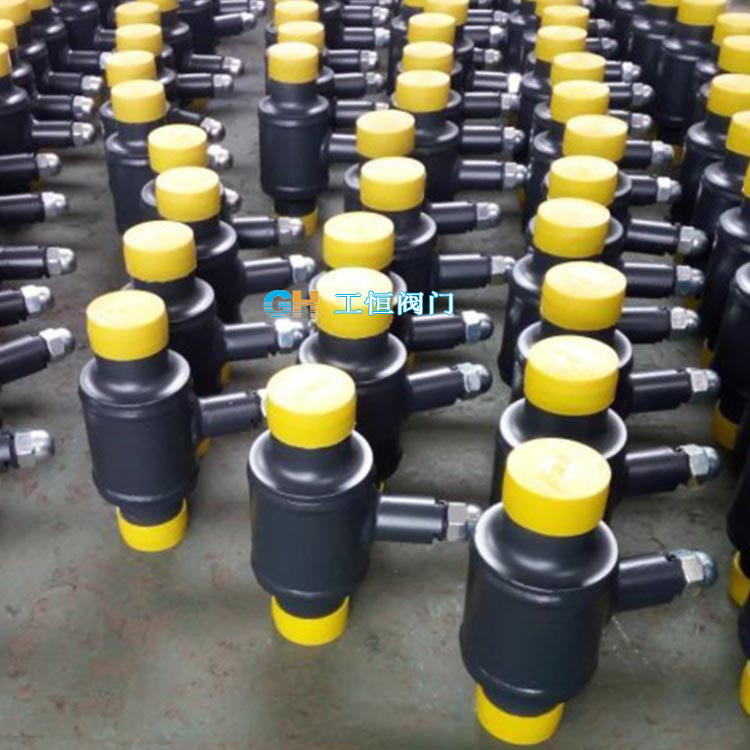

Q61F一体式全焊接球阀不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。

二、产品特点：

①一体式全焊接球阀，不会有外部泄漏等现象；

②采用浮球结构，斜面弹性垫圈保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密；

③由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化；

④密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏；

⑤直埋式全焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间；

⑥可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度；

⑦球体的加工过程有先进的计算机检测仪跟踪检测，加工精密度非常精密，操作轻便；

⑧不需要维护，调整及润滑，易于安装，阀体不含沉重且不可靠的铸件。

三、零部件材料：

部件名称	材料属性
阀体	碳钢	ST35.8
阀杆腔	碳钢	ST35.8
球体	不锈钢	SS304
阀杆	不锈钢	SS304
密封圈	特氟隆	PTFE+20%C
碟型垫片	锰钢	65Mn
手柄	碳钢	WCB
O型圈	氟橡胶	FPM
衬套	四氟	PTFE

四、连接尺寸：

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15		230	10	21.3	33.7	98	145	22
20		230	15	26.9	42.4	103	145	23
25		230	20	33.7	48.3	118	145	34
32		260	25	42.4	60.3	121	145	33
40		260	32	48.3	70.0	120	190	43
50		300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80		300	65	88.9	121.0	171	280	68
100		325	80	114.3	146.0	218	280	101
125		325	100	139.7	177.8	252	400	101
150		350	125	168.3	219.1	272	600	107
200		350	150	219.7	273	300	900	123
