上欧品牌闸阀 Z545X国标伞齿轮传动软密封闸阀

Z545X国标伞齿轮传动软密封闸阀简介：

大口径软密封闸阀采用zui优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统、市政建设及矿山、冶金、电厂等行业。长期以来市场上使用的一般闸阀，普通存在漏水，易生锈现象，本公司引进国外先进技术所生产的大口径闸阀，克服了一般闸阀密封不良，弹性疲乏、易生锈等缺陷。软密封闸阀利用弹性闸阀板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。可广泛用开自来水、污水、建筑、食品、电力、医 、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

国标伞齿轮传动软密封闸阀主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道，而且不受流体腐蚀密封面间相对移动小，不易擦伤，多用于低、中、高压的中大口径。
的技术规范
规格：DN100～DN800
压力：PN10/16
温度：≤100℃
材质：球墨铸件
连接：法兰（软密封）弹性座封闸阀利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，并具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医 、轻纺、电力、冶金、能源系统等流体管线上作为截流装置使用。

Z545X特点：
1、整体包胶：弹性座封闸阀的闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封性能与使用寿命。
2、重量轻：阀体采用灰铸铁或球铁制成，重量轻，安装方便。
3、平底阀座：（软密封）弹性座封闸阀的底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“O”密封：（软密封）弹性座封闸阀的阀杆采用三道O型环密封，摩擦阻力小，开关轻巧，不漏水。

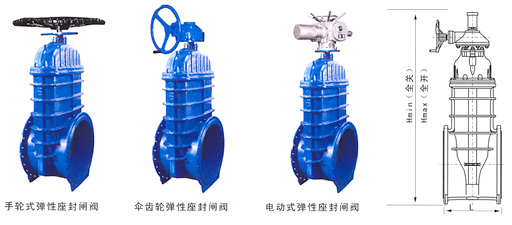

手轮式软密封闸阀 主要技术参数

公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

Z545X主要零部件材料

NO.

零件名称

材质

DN

500

600

700

800

900

1000

1200
