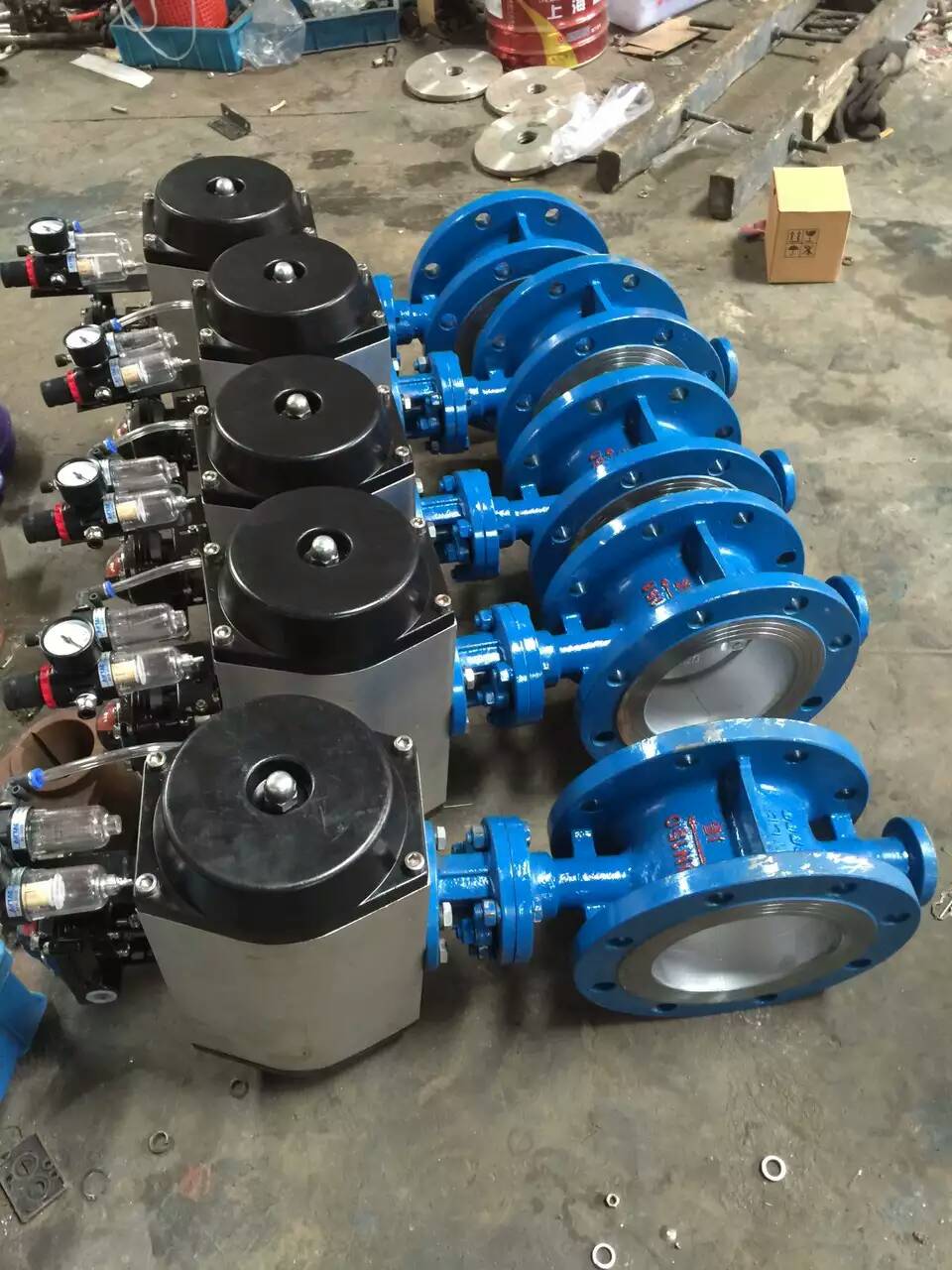

上欧品牌蝶阀 D671F46气动调节蝶阀

蝶阀产品浙江上欧阀门D671F46D671F46气动调节蝶阀，欢迎选购！

价加格	¥8716	¥8666
起订量	1-4件	≥5件
可售量	2671 件

立即询价查看联系方式

上欧阀门有限公司
第 8 年
联系姓名：邓义
电话号码：13777706603
固定电话：0577-67975099
所在地区：浙江省-温州市
经营模式：生产厂家
主营产品：调流调压阀, 旋球阀, 管力阀, 水泵控制阀, 偏心半球阀, 污水处理阀门, 非标冶金阀门, 低温阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	浙江上欧阀门	型号 :	D671F46
结构形式 :	垂直板式	加工定制 :	否
材质 :	铸铁	连接形式 :	法兰
适用介质 :	压缩空气、氮气等干净、清洁不含腐蚀性气体	压力环境 :	常压
工作温度 :	-20~ 90℃	标准 :	美标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	配件	用途 :	调节
类型(通道位置) :	二通式

产品详情

Product details

【简单介绍】

气动调节蝶阀D671F46可用于现场要求空间比较窄、管道距离较短的场合。气动对夹蝶阀采用一个“U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能Z的目的。

【详细说明】

气动调节蝶阀D671F46产品特点
气动调节蝶阀可用于现场要求空间比较窄、管道距离较短的场合。气动对夹蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。气动对夹蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的zui装置。

主要配件

1．气动蝶阀操作力矩小，是所有阀类中操作力矩zui小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

D671F46主要零件材质表

序号	零件名称	材质
序号	零件名称	Z	C	D
1	阀座	橡胶	橡胶	橡胶
2	圆锥销	45钢	45钢	不锈钢
3	蝶板	灰铸铁镀硬铬	碳钢或不锈钢	不锈钢
4	阀体	灰铸铁	碳钢	不锈钢
5	螺柱	35钢	碳钢	不锈钢
6	阀杆	45钢	不锈钢	不锈钢
7	键 Key	45钢	45钢	不锈钢
8	衬套	铜基粉末冶金	铜基粉末冶金	铜基粉末冶金
9	O形圈	橡胶	橡胶	橡胶
10	气动装置
11	位置指示器	塑料	塑料	塑料

注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。

D671F46产品结构

产品名称	气动蝶阀
作用形式	开关型调节型
连接形式	法兰式对夹式管螺纹式
结构形式	三维偏芯型	中线型结构	二偏芯型	三维偏芯型
	多层次结构		弹性座结构
阀座密封形式	软质密封、硬质合金密封	软质密封	软质密封、硬质合金密封

中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。

D671F46气动执行器
GT、AT、AW型角行程气动执行机构是蝶阀的驱动装置，由活塞式双作用和单作用（弹簧复位式）两种，由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确、传动平稳、输出扭矩大，动作灵活稳定、重量轻、使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好。

执行器结构

（a）。GT、AT型结构特点
气动执行器由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确，传动平稳，输出扭矩稳定，缸体为挤压铝合金，并经硬质阳极氧化处理，表面质地坚硬，耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件间的直接接触，减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活，使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好）

（b）。AW型结构特点
AW气动执行器分为双作用式和单作用（弹簧复位），两个分体气缸，输出扭矩大，动作灵活平稳；活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节

D671F46主要技术参数和性能指标

公称通径D（mm）

100

125

150

200

250

300

350

400

450

500

600

700

公称压力PN（MPa）

0.6、1.0、1.6、2.5

流量特性

近似等百分比（参见典型曲线图）、直线特性、快开性

阀板转角（度）

0°～90°（可调）

允许泄漏量

软密封：O泄漏硬密封：≤额定Cv×0.001%

软密封：VI微气泡级，硬密封：≤额定CV×0.065%

允许压差

≤公称压力值

作用形式

双作用/单作用（弹簧复位式）

控制型式

二位切断型/调节型

执行器

型号

DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等

气源压力

净化压缩空气（氮气）0.3-0.7MPa

调节型

输入信号

电流信号：0～10mA、4～10mA 气源信号20～100kPa

基本误差

带定位器≤±1.5%

回差

带定位器≤1.5%

死区

带定位器≤0.6%

可调节比

250:1

切断型

回讯电压

AC220V、AC110V、DC24V、

切断时间

1-2S

3-5S

7-18S

20-30S

附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构主要零件材料及适用温度、介质

D671F46主要材料

零件名称	材料
阀体	铸铁、碳钢（WCB）、不锈钢（304、316）
蝶板	灰铸铁、镀铬钢、不锈钢（304、316）
衬里材料	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢（304、316）
填料	橡胶O型圈、 V型圈、柔性石墨

软密封或衬里材料选用和适用温度

材料品种	丁晴橡胶	乙丙橡胶	聚四氟乙烯	氟橡胶	天然橡胶	氯丁橡胶
英语简称	NBR	EPDM	PTFE	VITON	NR	CR
型号代号	XA或JA	XB或JB	F或XC、	XE或JE	X1	X或J
耐zui高温度	93℃	150℃	232℃	204℃	85℃	82℃
耐zui低温度	-40℃	-40℃	-268℃	-23℃	-20℃	-40℃
适用工作温度	-20~ 82℃	-40~ 125℃	-30~ 150℃	-23~ 150℃	-20~ 85℃	0~ 80℃

D671F46气动执行器

缸体	端盖	活塞、齿条	O型密封圈	轴承垫圈、导环
铝合金表面阳极化处理	铝合金表面喷塑处理	铝合金	丁睛橡胶=NBR70	塑料
工作环境温度：-20~ 90℃，适用介质：压缩空气、氮气等干净、清洁不含腐蚀性气体。

D671F46产品应用规范

设计制造标准	法兰尺寸标准	结构长度标准	检验试验标准
GB/T12238-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
MSS-SP-68	ANSI B16.5	ISO5752-13	ZJB16006-90
JIS B2024	JIS B2212~2215	JIS B2002	JIS B2003

D671F46气动执行器

执行器与阀门连接	四个或八个螺栓孔符合DIN/ISO5211标准，轴装配孔符合DIN3337标准
执行器与控制阀及附件连接	符合VDI/VDE3845标准或NAMUR标准

D671F46主要外形及连接尺寸 D671（X、J、F、F4）-6.0、1D（0.6、1.0MPa）

公称通径 DN	外形尺寸					连接尺寸			执行器型号 *
公称通径 DN	L	L1	L2	H	H1	D	D1	n-φd	执行器型号 *
50	43	164/214	75/91	263/291	80	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	277/305	89	185	145	4-φ18	GTD65/GTE80
80	46	164/214	75/91	283/311	95	200	160	8-φ18	GTD65/GTE80
100	52	190/246	91/101	330/340	114	220	180	8-φ18	GTD80/GTE90
125	56	210/295	101/112	353/369	127	250	210	8-φ18	GTD90/GTE100
150	56	247/398	112/139	382/408	139	285	240	8-φ22	GTD100/GTE125
200	60	308/478	139/176	442/493	175	340	295	8-φ22	GTD125/GTE160
250	68	378/562	176/206	525/574	203	395	350	12-φ22	GTD160/GTE190
300	78	432/728	206/228	619/642	242	445	400	12-φ22	GTD190/GTE210
350	78	524/928	228/275	673/720	267	505	460	16-φ22	GTD210/GTE255
400	102	524/1033	228/324	705/800	309	565	515	16-φ22	GTD210/GTE300
450	114	648/1129	275/380	774/880	328	615	565	20-φ26	GTD255/GTE350
500	127	715/1430	324/425	880/905	361	670	620	20-φ26	GTD300/AW20S
600	154	795/1845	380/527	1020/1089	459	780	725	20-φ30	GTD350/AW28S
700	165	795/1845	280/527	1082/1151	520	895	840	24-φ30	GTD350/AW28S
800	190	1380/2605	527/440	1199/1112	591	1015	950	24-φ33	AW28/AW35S
