杭州飞畅 2光2电 2个百兆光转2路百兆电 级联型 光纤收发器 以太网光纤收发器 千兆光纤收发器 单模/多模 RJ45

产品描述

本系列产品是以太网IEEE802.3介质转换器，能够实现10/100base-T双绞线与100base-FX光纤介质之间的转换或延伸网络传输，主要用于光纤网络远距离（20/40/60/80/120公里）传输。此款产品提供2路百兆以太网电口，并共享百兆带宽；2个百兆光口（主光纤接口与备份光纤接口，当主光纤网络断开时，备份光纤网络自动连上，不影响信号传输）；具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

产品图片

功能特点

◆ 自动适应10/100Mbps环境，支持10/100M自适应、全/半双工方式、支持双绞线口交叉直连自动选择；便于网络的升级/系统调试安装；
◆ 设备提供2个百兆以太网电口，2个百兆以太网光口，背板总带宽为1.8Gbps；
◆ 两个光口支持上连与下连，多台设备可以组成级连型以太网网络；
◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选；
◆ 具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能，适合于视频传输等大流量数据应用；
◆ 收发器内置1MBits高速率缓存，能避免IP摄像机在监控画面急速变化的环境下导致的传输画面卡顿现象；
◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为1536字节的以太包；
◆ 有效隔离网络冲突，隔离广播包，具备广播风暴防止功能；
◆ 以太接口带三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准；
◆ 外置AC220/5V电源适配器，也可外置DC-48V/5V电源适配器。

技术参数

◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um
传输距离：      2Km   多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um
传输距离：      20Km   单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm（超长距离传输时选用1550nm波长）
发射功率:       -9dBm (Min) ～-5dBm (Max)
接收灵敏度:     -27dBm (Min)
链路预算:       18dBm
◆ 以太网接口
协    议：    符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：    10/100M自适应，全/半双工完全自适应
MAC地址表： 可以学习4096个MAC地址
物理接口：   RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 电气和机械特性
系统电源：     AC180V ～260V
功耗： ≤5W
外观结构:       (长×宽×高)  93*70*25mm
◆ 环境指标
工作温度： -10℃—+70℃或-40℃—+85℃（工业级）
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时

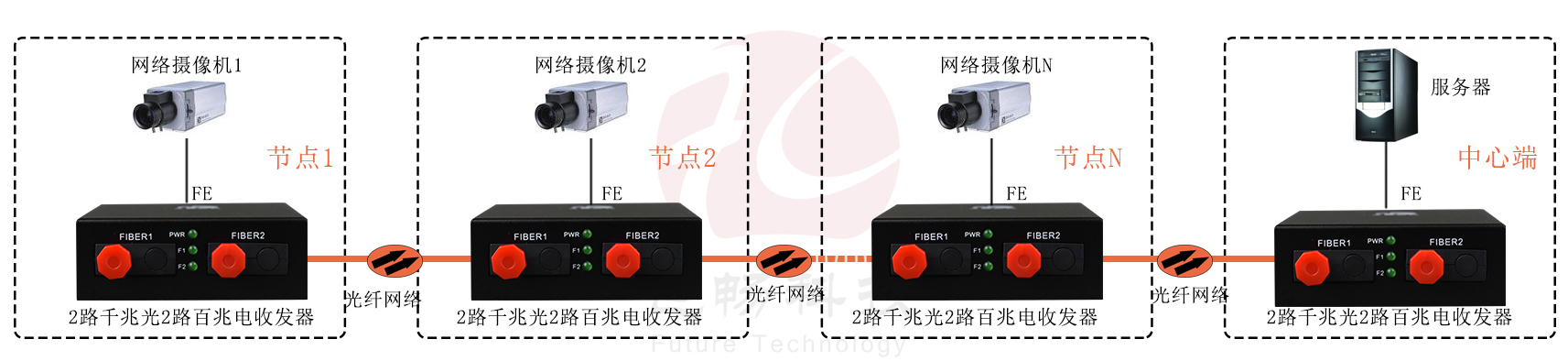

应用方案

飞畅科技20年专业从事光端机、光纤收发器、协议转换器、工业交换机等工业通信设备的研发、生产和销售，欢迎了解更多。
