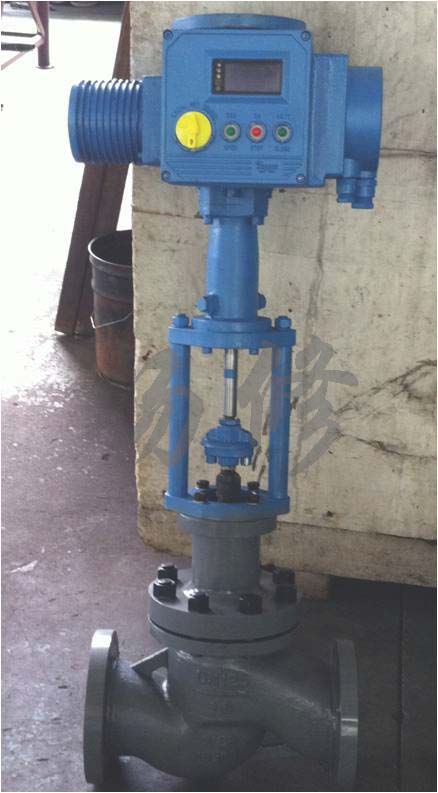

上欧品牌调节阀 智能型电动蒸汽压力调节阀

【简单介绍】

智能型电动蒸汽压力调节阀电动调节阀配用PID压力控制仪及压力传感器组成,电动压力调节阀流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。

【详细说明】

智能型外型尺寸及重量
普通型     单位：mm

◆蒸汽电动压力调节阀  阀体选型：

智能型电动压力调节阀 主要零件材料及结构图

智能型 电动压力调节阀 阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵 流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

智能型外型尺寸及重量
普通型     单位：mm

◆蒸汽电动压力调节阀  阀结构选型：

（电动单座调节阀顶部导向型）     （电动单座调节阀套筒导向型）

◆智能型蒸汽电动压力调节阀   执行器选型：

智能型蒸汽电动压力调节阀执行机构主要技术参数

智能型配套用电动执行机构有关技术参数

*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

智能型电动执行机构主要性能参数

智能型 蒸汽电动压力调节阀性能指标

◆智能型蒸汽电动压力调节阀  压力变送器选型：

压力变送器在测量过程中会出现一些故障影响生产的正常进行，现总结一些常见问题及解决办法。首先要考虑的就是仪器的测量准确度，如果工作对测量精度要求较高的情况下，一般选择进口压力变送器， 对于测量精度要求一般的工作，选择国产智能压力变送器就足够了，如果介质是普通液体和气体介质，可选择 SY5088普通型智能压力变送器。如果介质是强腐蚀性，那就选择防腐性智能压力变送器，高温介质选用高温型智 能压力变送器。同时还要考虑介质粘度，成份含量，工艺要求，来综合选择合适的。

点就要考虑到使用寿命的长短问题，国产智能型压力变送器生产厂家一般质保期是18个月，使用寿命长 短和产品质量有一定关系，也和仪表工作环境，安装操作，和维护有一定关系。
还有一点要考虑到产品价格，智能压力变送器好的和差的价格相差不是很大，但是好的产品能够给你带来安 全可靠的准确计量，建议用户还是用好一点的产品。
压力变送器如何选择，主要还是根据用户自己对产品的要求如何，侧重于看仪器的测量准确度，使用寿命价 格亦或是价格，作为压力变送器生产厂家我们会给用户提供方案，以供参照。
  1.输出指示表指数为零
  检查电源电极是否接反，电源供电电压是否为24VDC，电子线路板或者接线座中的已损坏二极管要及时更换
  2.变送器不能通信
  要保证压力变送器的供电电压在24VDC，负载电阻的zui小值是250Ω，检查单元寻址是否正确
     智能压力变送器

上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀智能压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。 压力变送器 采用进口扩散硅或 陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。压力变送器可替代传统的远传压力表，霍尔元件、差动变送 器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。压力变送器 能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用， 压力变送器 也能与各种自动调节系统或计算机系统配套使用。
◆主要技术指标
·精度等级：0.25级基本误差±0.25%
·非线性误差：0.3级≤±0.3%FS
·滞后误差：≤±0.3%FS
·输出特性：
①0-10mA输出，负载电阻0-1.5KΩ
②4-20mA输出，负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出：标准供电DC24V
·防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
 3.有压力变化，输出无反应
 检测变送器的设置是否正确，检查并重新设置，如果传感器模块有损坏要及时更换
 4.变送器仪表读数不准确
 校准变送器过程中标准表是否准确，可以更换精度更高的标准表，保证仪表引压管通畅，变送器正确设置
 5.仪表读数不稳定
 测量压力是否稳定，不稳定的话及时与工艺处理，增加阻尼，消除干扰源影响

◆智能型蒸汽电动压力调节阀  压力控制仪选型：

M PR2000智能压力/差压显示控制仪采用了模糊控制原理和传统PID相结合的控制方式进行控制，使得控制过程具有响应块、超调小、、稳态精度高的优点，此功能适用于自动恒压供水系统和连接液体输送系统。

本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、 信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

采用zui新无跳线技术，使输入端口具备 信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离, 抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。具备多种标准外形尺寸,能适用各种测量控制场合。整机采用卡入式结构,安装十分简便。

●    智能PID压力控制仪适用范围

YK-88智能PID调节仪是智能型、高精度的数显温度、压力、液位、测力、扭矩等物理量控制测量仪表，与温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的温度、压力、液位测力、扭矩测控系统。（可以测量电压、电流、转速、频率等各种参数,可与PLC变频器配接构成各种测量系统。可以带峰值，谷值。订货请来电说明。）

●    智能型智能PID压力控制仪功能特点

输入功能

自动校准和人工校准功能

多重保护、隔离设计、抗干扰能力强、可靠性高

良好的软件平台，具备二次开发能力，以满足特殊的功能

先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便

二、智能型智能PID压力控制仪功能特点

输入功能

自动校准和人工校准功能

手动/自动无扰动切换功能

可选择适应加热或制冷的正/反作用

控制输出信号限幅

 采用模糊控制理论和传统PID控制相结合的方式，具备高精度的自整定功能，使控制过程具有响应快、超调小、稳态精度高的优点，对常规PID难以控制的大纯滞后对象有明显的控制效果

三、智能PID压力控制仪主要技术指标

基本误差：0.2％FS，14位A/D转换器（zui大18位A/D转换器，订货时注明）。

输入信号：·热电偶: B、S、K、E、J、T、WRe 等

·热电阻: Pt100、Cu50、Cu53、Cu100、BA1、BA2

·电　流: 0～10mA、4～20mA等（输入阻抗≤250Ω）

·电　压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）

·远传压力电阻：（0～400）Ω

采样周期：0.2S（10~200次/秒，用户可选）

 显示方式：双排四位LED数码管显示，可选带光柱的仪表。

报警输出：二限报警，报警方式为测量值上限、下限，继电器输出触点容量 AC220V/3A

控制输出：⑴继电器触点输出

⑵固态继电器脉冲电压输出（DC12V/30mA）

⑶单相/三相可控硅过零触发

    ⑷单相/三相可控硅移相触发

⑸模拟量4～20mA、0～10/20mA、1～5V、0～5V/10V输出，精度：±0.2％FS

变送输出： 4～20mA、0～10/20mA、1～5V、0～5V/10V，精度：±0.2％FS

通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem

        波特率——300～9600bps内部自由设定

使用环境：温度0～50℃ 湿度：<85%RH

馈电输出：DC24V/30mA

电    源：开关电源 85～265VAC或DC24V，功耗4W以下

 JM PR2000智能压力/差压显示控制仪具有系统自恢复功能和雷电吸收功能，可以免受雷击造成仪表损坏。

JM PR2000智能压力/差压显示控制仪采用电源、输入和输出三隔离技术和抗电磁干扰技术，极大提高仪表的抗干扰能力，可以在任何复杂现场环境中使用。

JM PR2000智能压力/差压显示控制仪的传感器采用电流输出方式，所以仪表和传感器的zui远距离可达150米。

JM PR2000智能压力/差压显示控制仪为用户提供4-20MA输出简单编程功能。用户可根对4-20MA输出对应的压力/差压值进行简单编程，可实现4-20MA输出直接控制变频输送泵。

JM PR2000智能压力/差压显示控制仪还为用户提供了RS485通讯接口，提供标准的MODBUS RTU协议，用户可以很方便的将仪表连入现场总线。

1、测量范围：            0-5~1000KPa

                        0-2~200MPa

2、适用范围             与316L、哈氏C-276、蒙耐尔、胆相容的液体

3、测量精度：            0.1%

4、控制精度              0.2 % (PID+PWM方式)

5、仪表重复性误差：      0.2 %

6、仪表自动温度补偿误差：0.2%

7、稳定度：              ±0.1%FS24H

8、电流隔离输出：        4-20MA负载<=750Ω可编程

9、报警数字量输出：      1路AC220V3A继电器输出

10、报警数字量输出：      1路DC24V0.3A晶体管输出

11、通讯接口：            RS485  MODBUS RTU协议（选配）

12、电源：                AC220V±10%

13、防护等级             仪表IP56

                         传感器IP67 壳体本安防爆

14、仪表外型尺寸          96X96X118mm

15、仪表开孔尺寸          92X92mm

16、传感器过渡连接       M42X1.5外螺纹

17 传感器膜片材料：     316L、哈氏C-276、蒙耐尔、胆等（常规为316L）

16、工作条件：           仪表环境温度：0-45oC 相对湿度：<85%

                        传感器环境温度：0-65oC相对湿度：没有要求

◆智能型蒸汽电动压力调节阀  选型：

上海申弘阀门有限公司蒸汽电动压力调节阀系列产品,咨询产品详细信息 。

                      我们将竭诚为您提供优质的产品和服务！

如需提供选型服务，请提供一下确切的工艺参数，以便于准确的选型：

·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前实际压力,阀后实际压力
·介质名称及状态
·介质流量（zui大值、正常值、zui小值及准确的流量单位）
·阀盖型式
·整机作用方式(电开还是电关),电源电压

·阀体、阀内件材质要求
·附件要求:（隔爆要求、是否带反馈及其它通讯类要求）等
·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
