品牌 : |
GH/工恒 |
型号 : |
Q681F |
材质 : |
不锈钢 |
连接形式 : |
快装 |
结构形式 : |
浮动球球阀 |
公称通径 : |
20~102 |
适用介质 : |
水、蒸汽、油品、 、 、氨盐水、中和 |
压力环境 : |
1.6 |
工作温度 : |
-29~300℃ |
标准 : |
国标 |
流动方向 : |
单向 |
驱动方式 : |
气动 |
零部件及配件 : |
执行器 |
用途 : |
截止 |
类型(通道位置) : |
二通式 |
产品详情
Product details

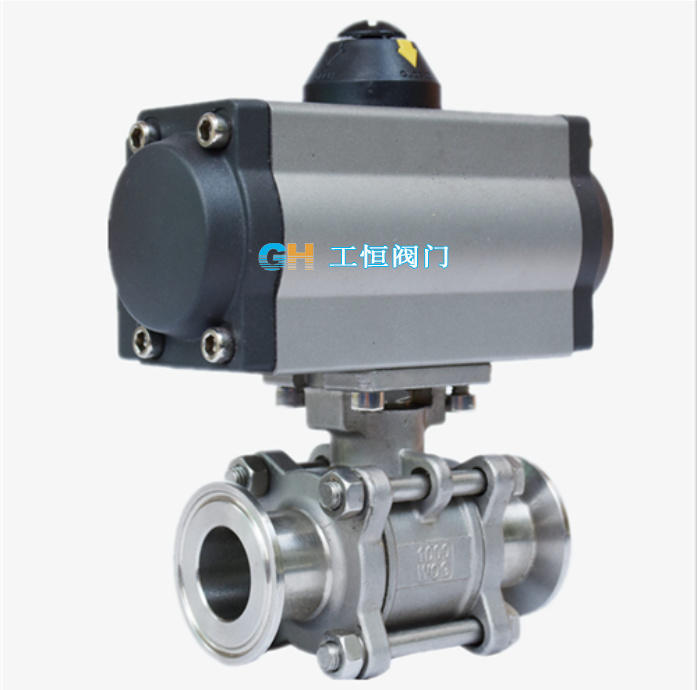

产品名称:Q681F型气动三片式快装球阀产品型号:Q681公称口径:20~102公称压力:1.6 产品概述Q681F型气动三片式快装球阀是由三片式球阀及气动执行机构组成,结构紧凑,动作迅速,安装方便。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、 、 、氨盐水、中和水等多种介质。 产品执行标准Q681F型气动三片式快装球阀执行标准设计依据GB标准设计标准GB/12237试验和检验JB/T9002主要结构连接尺寸Q681F型气动三片式快装球阀主要结构连接尺寸(mm)公称通径ISO规格连接尺寸DLL1H201/250.51/450.5150.511/450.511/26427.521/29931348产品外形结构尺寸图:气动球阀的维护:气动球阀在安装前的准备工作:1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。 2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。 3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。 4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。 气动管路球阀的安装: 1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。 2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。 3、法兰上的螺栓需对称、逐次、均匀拧紧。 4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。 气动管路球阀安装后的检查: 1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。 2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。 注:本公司是上海专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务! |
http://www.shghv.com
http://www.cvavle.com
http://www.sughv.com
http://www.shsfm.com
http://www.aabo.cn
搜好货供应商工恒阀门(上海)有限公司供应工恒 Q681F型气动三片式快装球阀 不锈钢气动快装球阀,为您提供详细的产品报价、参数、图片等商品信息,如需进一步了解工恒 Q681F型气动三片式快装球阀 不锈钢气动快装球阀,请与厂家直接联系,请在联系时说明是在搜好货网看到这条商机的。
联系方式
Contact information
真诚期待您的来电
- 工恒阀门(上海)有限公司
- 张志慧 总经办
- 15601839936
- 上海市市辖区上海市宝山区长江西路2351号
