SBW系列热电偶，热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA的输出信号。

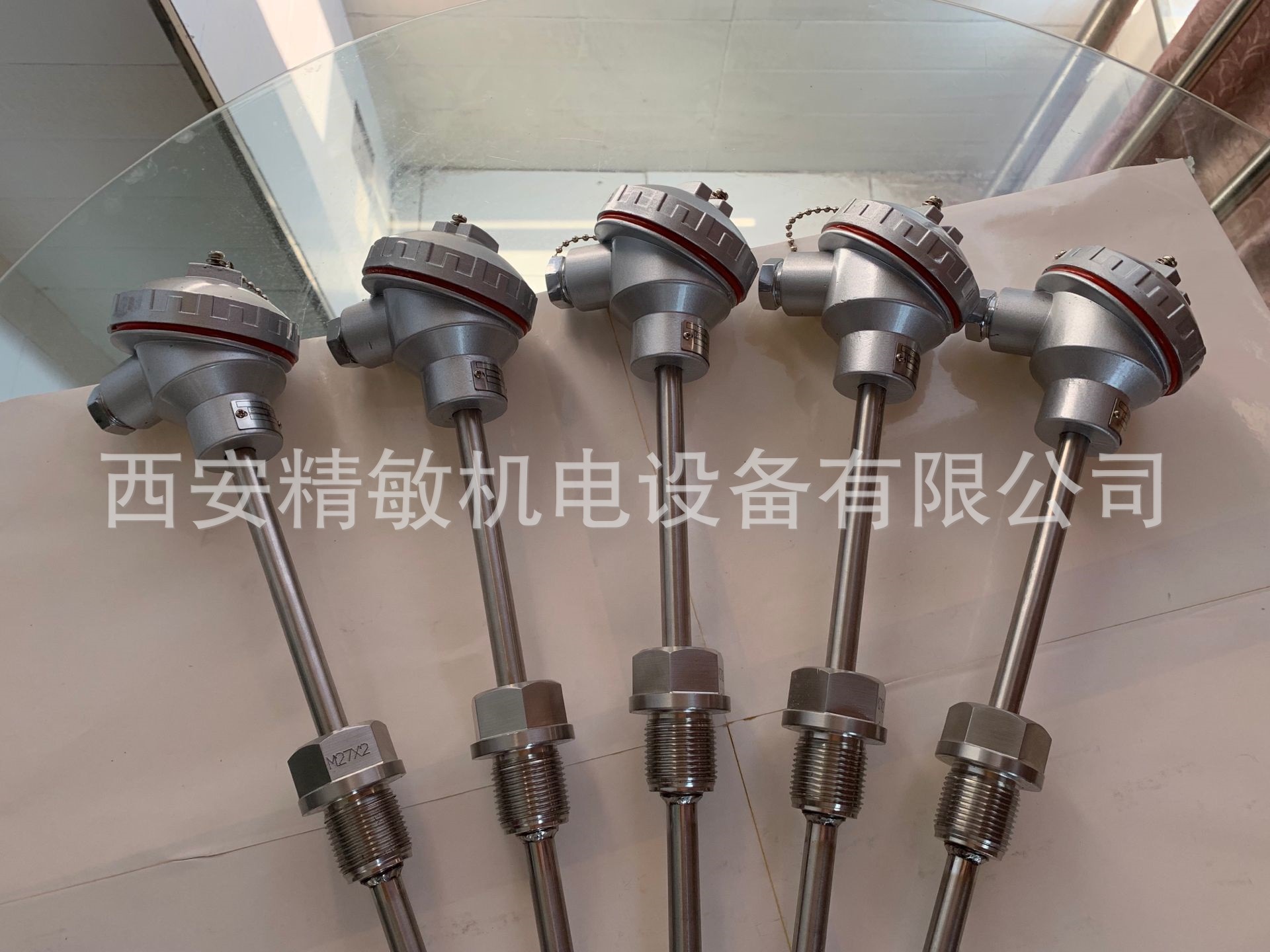

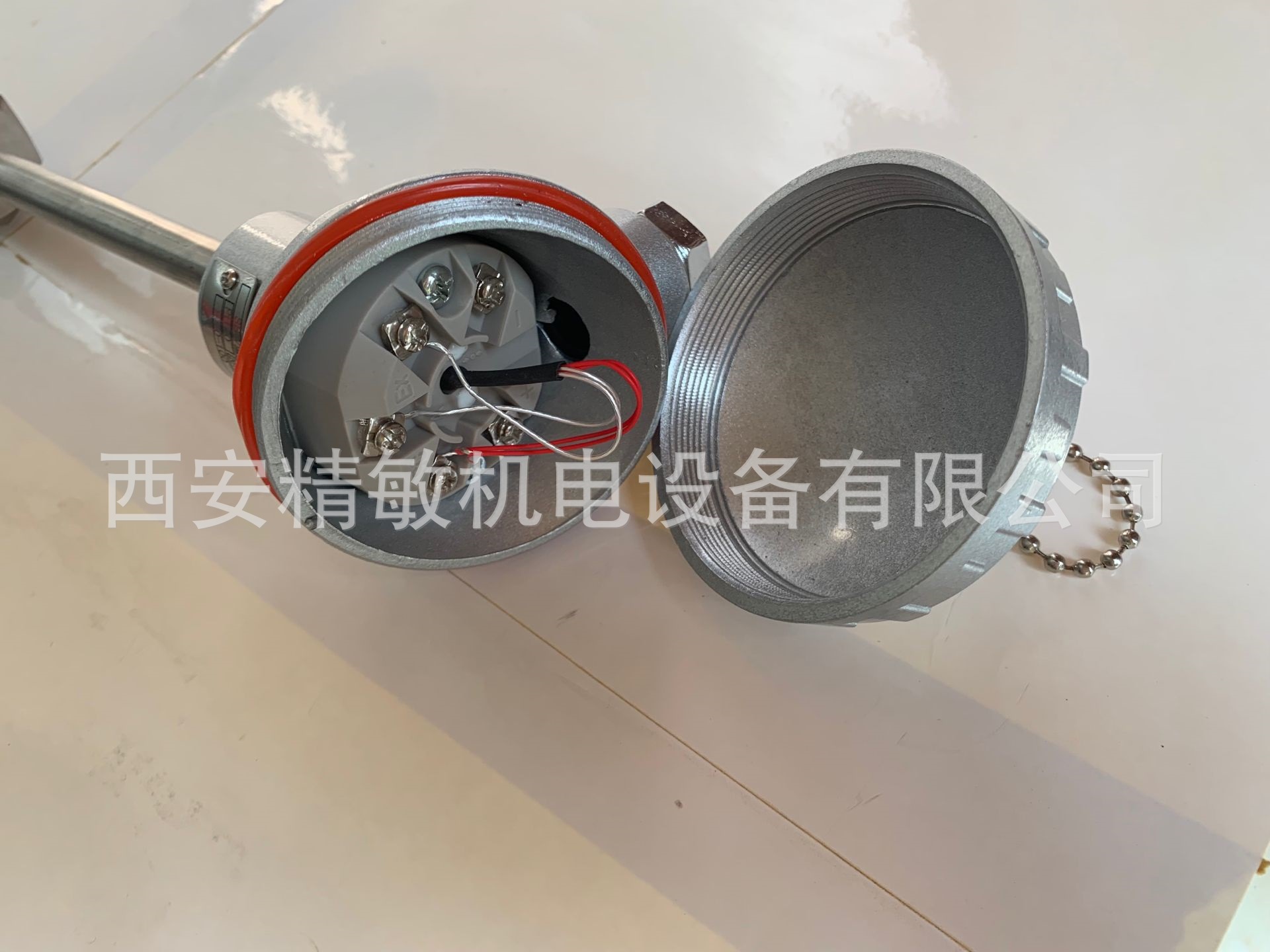

变送器可以安装于热电偶，热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
1、采用硅橡胶密封结构，因此耐震、耐湿，适合在恶劣现场环境中安装使用。
2、现场安装于热电偶、热电阻的接线盒内，直接输出4-20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。
4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
5、应用面广。既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
主要技术指标
☆ 输入：热电偶 K型、E型、B型、S型、T型、J型、N型
热电阻Pt100 Cu100 Cu50（三线制或四线制）
☆ 输出：在量程范围内输出4-20mA直流信号。与热电偶输入的毫伏信号成线性；与热电阻输入的电阻信号成线性。或与温度信号成线性。
隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。
☆ 基本误差：±0.5%F.S
☆ 传送方式：二线制
☆ 显示方式：（数显型）LCD四位显示，热电偶开路时显示E......标志且输出大于20mA。
6、☆ 工作电源：变送器工作电源电压最低12V，最高35V，额定工作电压24V。
7、☆ 正常工作环境：
8、a）环境温度：-25℃~80℃（常规型）
9、 -20℃~70℃（数显型）
10、b）相对湿度：5%~95%
11、c）机械振动：f≤50Hz，振幅<0.15mm
12、d）周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。
13、☆ 环境温度影响：≤0.05/1℃
14、测量范围-200-850℃
选型表
型号 | 类别 | 感温元件材料 | 现场显示 | 安装固定 | 接线 | 保护 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
SBW | 温度变送器 | |||||||||
R | 热电偶 | |||||||||
Z | 热电阻 | |||||||||
M | 镍铬硅-镍铬{ N } | |||||||||
N | 镍铬-镍硅{ K } | |||||||||
E | 镍铬-铜镍{ E } | |||||||||
F | 铁-铜镍{ J } | |||||||||
C | 铜-铜镍{ T } | |||||||||
P | 铂{Pt100} | |||||||||
C | 铜{Cu50} | |||||||||
Y | 现场液晶显示 | |||||||||
1 | 无固定装置 | |||||||||
2 | 固定螺纹 | |||||||||
3 | 活动法兰 | |||||||||
4 | 固定法兰 | |||||||||
5 | 活络管接头式 | |||||||||
6 | 固定螺纹锥形式 | |||||||||
7 | 直形管接头式 | |||||||||
8 | 固定螺纹管接头式 | |||||||||
9 | 活动螺纹管接头式 | |||||||||
2 | 防喷式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高铝质管 | |||||||||
3 | Ф20高铝质管 | |||||||||
B | 隔爆 | |||||||||
无 | 普通元件 | |||||||||
K | 铠装元件 | |||||||||
F | 防腐型 | |||||||||
N | 耐磨型 | |||||||||
SBW | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型号选型 |
