品牌 : |
GH/工恒 |
型号 : |
Q661F-320P |
材质 : |
不锈钢 |
连接形式 : |
螺纹 |
结构形式 : |
固定球球阀 |
公称通径 : |
DN20(mm) |
适用介质 : |
蒸汽、水液,气体等 |
压力环境 : |
1.6-6.4MPa |
工作温度 : |
-30~+250℃ |
标准 : |
国标 |
流动方向 : |
双向 |
驱动方式 : |
气动 |
零部件及配件 : |
执行器 |
用途 : |
减压阀 |
类型(通道位置) : |
三通式 |

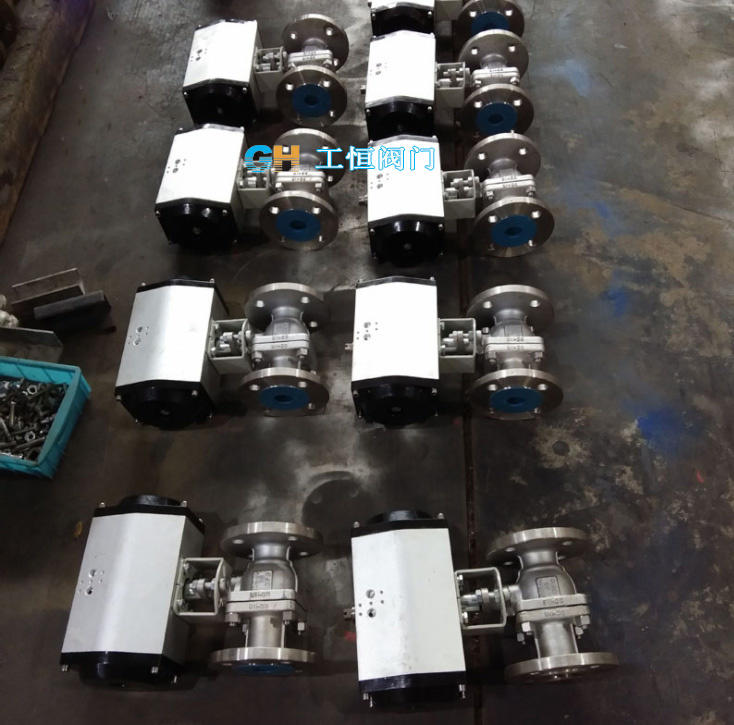

气动三通球阀是阀门的一种,可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通(如流向图L型)。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
双作用气动三通球阀
气动三通球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,输出轴逆时针方向转动
气动三通球阀关闭:4口进气、2口排气,推动两活塞向合拢,输出轴顺时针方向转动
单作用气动三通球阀
气动三通球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,同时压缩弹簧,输出轴逆时针方向转动
气动三通球阀关闭:失气或失电时,弹簧推动两活塞合拢向移动,输出轴顺时针方向转动
气动执行器 | 双作用、单作用 |
驱动气源 | 5-7bar压缩空气 |
气动附件 | 限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
公称通径 | DN15-250mm |
公称压力 | 1.6-6.4MPa |
适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
连接方式 | 法兰式 |
阀体结构 | 三通T型、三通L型 |
阀体材质 | WCB、304、316、316L |
阀板材质 | WCB、304、316、316L |
阀座衬里 | PTFE、PPL |
适用介质 | 蒸汽、水液,气体等 |
