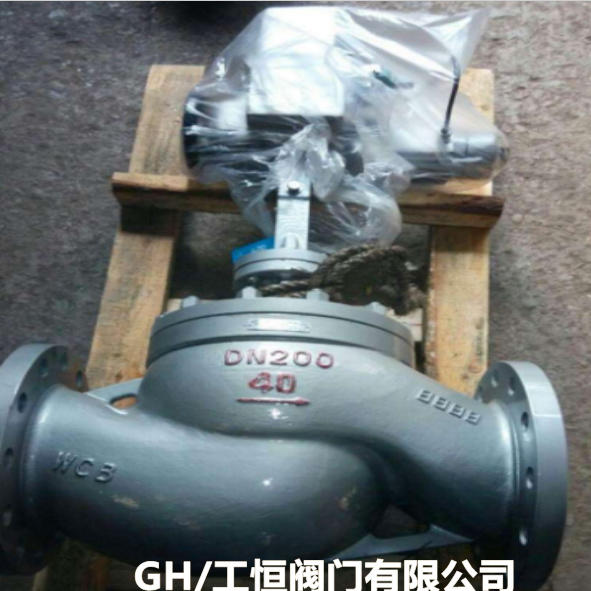

工恒ZAZP电动单座调节阀、铸钢电动单座调节阀厂家生产

调节阀产品GH/工恒ZAZP单座调节阀，欢迎选购！

价加格	¥3890
起订量	≥1 件

规格

ZAZP

¥3890.00/件

400件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	ZAZP
材质 :	铸钢	连接形式 :	法兰
加工定制 :	是	公称通径 :	20-300
适用介质 :	水,蒸汽,油品	压力环境 :	常压
工作温度 :	常温	流动方向 :	单向
驱动方式 :	电动	零部件及配件 :	配件
形态 :	鸭嘴式	类型(通道位置) :	二通式
标准 :	国标	密封形式 :	硬密封型

产品详情

Product details

ZAZP电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制、造纸等工业部门的生产自动化控制。

二、产品特点：

1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
4、伺服放大器采用深度动态负反馈，可提高自动调节精度。
5、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
6、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
7、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵流体外漏。

三、技术参数：

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式、双导向式
流量特性		等百分比、直线性
配置执行器类别		DKZ系列电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、380V、输入信号：4-10mA DC、4-20mA DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

四、连接尺寸：


ZAZP电动单座调节阀	ZAZM电动套筒调节阀	ZAZN电动双座调节阀

ZAZP电动调节阀(单座、双座结构)

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		653	665	671	683	698	789	792	796	847	855	894	1156	1215
W		460	460	460	460	530	530	530	530	630	630	630	630	630
