品牌 : |
GH/工恒 |
型号 : |
PZ273X、PZ273F、PZ273H |
连接形式 : |
法兰 |
主体材料 : |
碳钢 |
公称通径 : |
50～600 |
适用介质 : |
各种高腐蚀化学介质 |
密封形式 : |
硬密封型 |
标准 : |
国标 |
外形 : |
大型 |
流动方向 : |
换向 |
驱动方式 : |
手动 |
零部件及配件 : |
阀体 |
用途 : |
排污 |
压力环境 : |
0.6～1.6 |
工作温度 : |
高温 |
类型(通道位置) : |
先导式 |
| 产品名称： | PZ273X、PZ273F、PZ273H、PZ273Y电液动明杆刀型闸阀(电液刀闸阀) |
| 产品型号： | PZ273X、PZ273F、PZ273H、PZ273Y |
| 公称口径： | 50～600 |
| 公称压力： | 0.6～1.6 |
产品详情

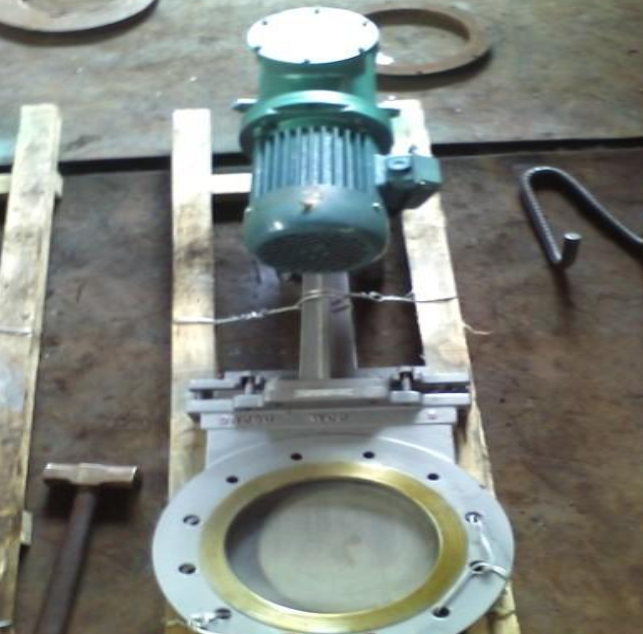

PZ273X、PZ273F、PZ273H、PZ273Y电液动明杆刀型闸阀(电液刀闸阀)通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
电液动明杆刀型闸阀特点
1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，适用于较高压力场合。
3、节能，液压传动效率高达80%
4、阀门整体结构紧凑，体积小，无需液压泵站。
5、可控制任意阀位并可锁定。
产品外形结构尺寸
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 高度 | 302 | 317 | 340 | 378 | 430 | 528 | 620 |
| 公称通径 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 高度 | 771 | 875 | 982 | 1245 | 1338 | 1465 | 1658 |
产品外形结构尺寸图
刀型闸阀的安装注意事项
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！
