1. 一、Z941H电动法兰闸阀产品概述：

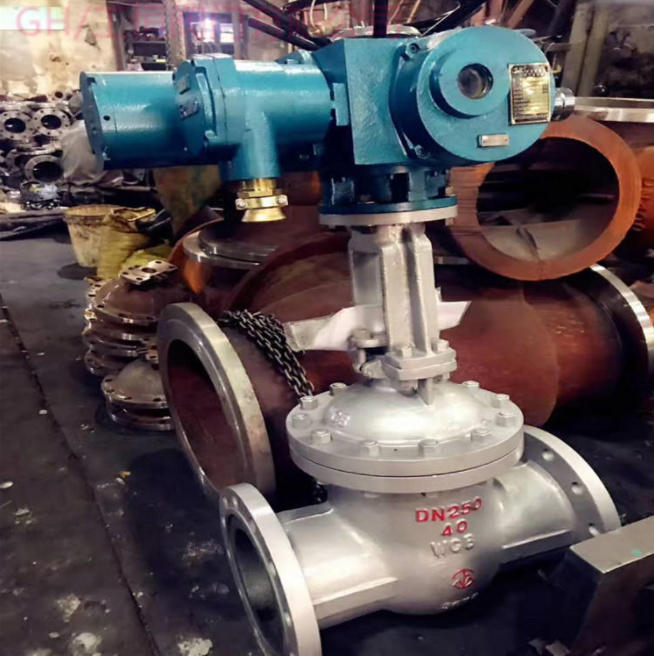

      Z941H电动铸钢闸阀，电动楔式闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫 等。
   二、电动法兰闸阀产品特点：
   1、闸阀是截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
   2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排 、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
   3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
   4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
   5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

2. 四、电动法兰闸阀设计规范：

3. 设计与制造		GB/T12234
   连接端尺寸	结构长度	GB/T12221
   	法兰尺寸	JB79
   检验与试验		JB/T9092
   材 料	碳钢	GB/T12229
   	不锈钢	GB/T12230

4. 五、电动法兰闸阀执行器特点：
   1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
   2、工作环境：
   （1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
   （2）相对湿度：≤90%（25℃时）。
   （3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的 性气体混合物。（详见GB3836.1）
   六、电动法兰闸阀零件材料：

5. 阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
   WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
   ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
   ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	类、碱类	200
   ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、	200

6. 七、电动法兰闸阀性能规范：

7. 公称压力(MPa)	试验压力(MPa)
   	壳体	密封(液)	密封(气)	上密封
   1.6	2.4	1.76	0.6	1.76
   2.5	3.8	2.75	0.6	2.75
   4.0	6.0	4.4	0.6	4.4
   6.4	9.6	7.04	0.6	7.04
   10.0	15.0	11.0	0.6	11.0
   16.0	24.0	17.6	0.6	17.6

8. 八、电动法兰闸阀外形尺寸：

1. ※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取 数据。.
