工恒ZXG气动薄膜笼式单座调节阀、压力平衡型调节阀压厂家生产

调节阀产品GH/工恒ZXGZXG，欢迎选购！

价加格	¥450
起订量	≥1 件

规格

ZXG

¥450.00/件

600件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	ZXG
材质 :	不锈钢	连接形式 :	法兰
加工定制 :	是	公称通径 :	20～250（mm）
压力环境 :	1.6～10.0（MPa）	工作温度 :	高温
流动方向 :	双向	驱动方式 :	气动
零部件及配件 :	阀体	形态 :	鸭嘴式
类型(通道位置) :	二通式	标准 :	国标
密封形式 :	硬密封型

产品详情

Product details

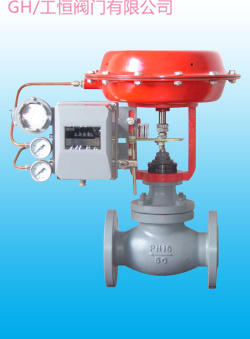

产品名称：	ZXG气动薄膜笼式单座调节阀
产品型号：	ZXG
公称口径：	20～250（mm）
公称压力：	1.6～10.0（MPa）

产品详情

ZXG气动薄膜笼式单座调节阀是一种压力平衡型调节阀，采用笼式套筒导向、单座密封结构，配用多弹簧执行机构，流道呈~流线型，选用进口MA43系列平衡密封环。整体具有工作平稳、允许压差大、流量特性精确、噪音低等特点。特别适用于允许泄漏小、阀前后压差较大的工作场合。

主要技术参数：

ZXG型气动套筒导向型单座调节阀技术参数
公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kv	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	900
执行机构型号	正作用	PZM280A		PZM400A			PZM600A			PZM1000A
	反作用	PZM280B		PZM400B			PZM600B			PZM1000B
额定行程L(mm)		16		25			40			60			100
膜片有效面积Ae(cm2)		280		400			600			1000			1600
公称压力PN(MPa)		1.6 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比		50
信号范围Pr(KPa)		20～100、40～200、80～240(反作用时用)
气源压力Ps(MPa)		0.14、0.25、0.23
泄漏等级		标准型(硬密封)Ⅳ级或Ⅴ级，软密封Ⅵ级

订货须知：
订货时请用户提供以下资料
1.调节阀名称、型号、用途；2.公称通径(mm)、公称压力(MPa)、工作温度及范围；3.阀前压力,阀后压力；4.介质名称及状态,介质流量；5.整机作用方式(气开还是气关),仪表风(气源)压力
；6.阀体、阀内件材质要求
附件要求:
7.电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等；8.阀体法兰标准(不指明时我厂按GB9113-2000规定供货)；9.阀门连接方式,是螺纹连接还是法兰连接
10.阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)；11.其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)；

注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！
