品牌 : |
曙辰电气 |
型号 : |
ZW32-12 |
加工定制 : |
是 |
极数 : |
3P |
额定频率 : |
50HZ |
灭弧方式 : |
真空断路器 |
额定绝缘电压 : |
10KV |
机械寿命 : |
两万次 |
产品认证 : |
iso2000 |
物料编号 : |
32165465 |
小包装数 : |
1 |
订货号 : |
53465466 |
ZW32-12/630A-20高压真空断路器 |  |
| □概述 | |
|---|---|
ZW32-12型户外真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。 本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。 | |
| □型号及含义 | □符合标准 |
ZW 32 - 12 / T 630 - 20 G - □ | | | | | | | |______ S手操.D电操 | | | | | | |___________ 带隔离 | | | | | |_______________ 额定短路开断电流(KA) | | | | |____________________ 额定电流(A) | | | |________________________ 弹操机构 | | |_____________________________ 额定电压(KV) | |__________________________________ 设计序号 |______________________________________ 户外真空断路器 | 周围空气温度:上限+40℃，下限一30℃ ; 海拔:<2000m(若需增高海拔，则额定绝缘水平相应提高) 风压:不超过700Pa(相当于风速34m/s) 振幅:地震烈度8度; 污秽等级:III级; 日温度差:不超过25℃. |
 |

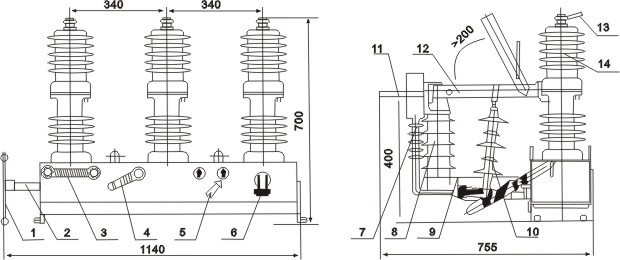

1.操作手柄 2.隔离主轴 3.断路器手动分合手柄 4.断路器储能手柄 5.分合批示 6.接线插头 7.电流互感器 8.绝缘子 9.隔离架 10.绝缘拉杆 11.接线板(进线端) 12.隔离刀片 13.接线板(出线端) 14.断路器 |
| □外形尺寸图 | ||
|---|---|---|

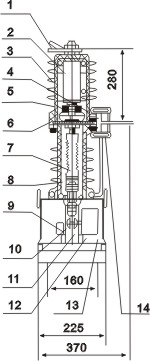

 | 上出线1 灭弧室2 绝缘简3 下出线4 导电夹5 软联结6 绝缘拉杆7 触头压力簧8 分闸弹簧9 驱动连板10 机构输出轴11 操动机构12 机构箱13 电流互感器14 |  |
| 图一、ZW32 - 断路器结构及外形尺寸 |
