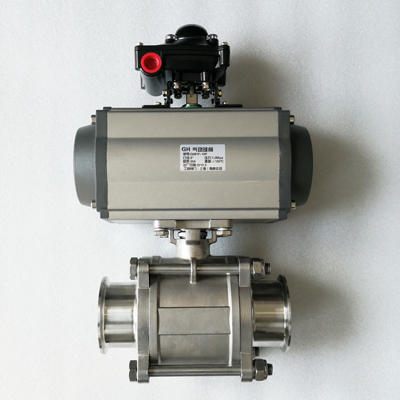

Q681F无滞留卫生级气动球阀/不锈钢高平台卫生球阀

球阀产品GH/工恒Q681F-16P卫生级气动球阀，欢迎选购！

价加格	¥1050
起订量	≥1 件

规格

15～102mm

¥1050.00/件

100件可售

立即询价查看联系方式

工恒阀门（上海）有限公司
第 8 年
联系姓名：孙会
电话号码：16651247259
固定电话：021-80392609
所在地区：上海市-市辖区
经营模式：生产厂家
主营产品：电动阀, 气动阀, 电动蝶阀, 气动蝶阀, 电动球阀, 气动球阀, 电动调节阀, 气动调节阀, 电动闸阀, 电动截止阀
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	GH/工恒	型号 :	Q681F-16P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15-DN102
适用介质 :	啤酒、葡萄酒、生物工程、食品、制、饮料	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	放料
类型(通道位置) :	二通式	作用对象 :	空压机
公称压力 :	1.0-2.5

产品详情

Product details

Q681F无滞留卫生级气动球阀由不锈钢高平台卫生球阀和气动执行器（GT/AT型）组成，不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，具有流体阻力小，结构简单、体积小、重量轻；紧密可靠等优点。广泛适用于食品、酿酒、饮料、乳制品、精细化工制及生物工程等众多行业。 Q681F无滞留卫生级气动球阀气动附件说明：电磁阀，气源三联件，定位置器，限位开关，手动装置等这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。

主要参数说明：阀门型号：直通快装Q681F，三通快装Q685F等。主体材质：SUS304，SUS316等。尺寸范围：φ19~φ108。压力范围：1000psi/800psi。适用温度：-60℃≤t≤150 ℃。可选驱动方式：手动，气动，电动。设计标准：国标GB，美标ANSI等。

主要性能参数

执行器技术参数		阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	15～102mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（橡胶O型圈）	球体材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE
动作范围	0～90°±5°	温度	PTFE≤180℃
接口螺纹	GTD40～GTD83/ATD50～ATD88? ??G1/8″	连接方式	快装式、焊接式、螺纹式
接口螺纹	GTD110～GTD350/ATD100～200?? G1/4″	适用介质	啤酒、葡萄酒、生物工程、食品、制、饮料、乳品等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	安全卫生，密封好、使用寿命长

Q681F无滞留卫生级气动球阀结构图

主要外形尺寸

通径	G	L1	L	D	H	执行器型号
15	34	130	100	12.7	152	GTD-52
20	50.5	130	100	17.2	156	GTD-52
25	50.5	140	120	25	180	GTD-63
32	50.5	140	130	31.8	208	GTD-63
38	50.5	140	150	35.6	218	GTD-63
51	64	170	200	48.6	226	GTD-83
63	77.5	186	210	60.3	240	GTD-83
76	91	186	220	72.9	286	GTD-83
89	106	225	260	88.9	298	GTD-100
102	119	254	320	101.6	336	GTD-110
