流体力学实训设备 沿程阻力实验装置 局部阻力系数测定实验装置 毕托管流速测量实验装置 烟气流线仪 烟风洞

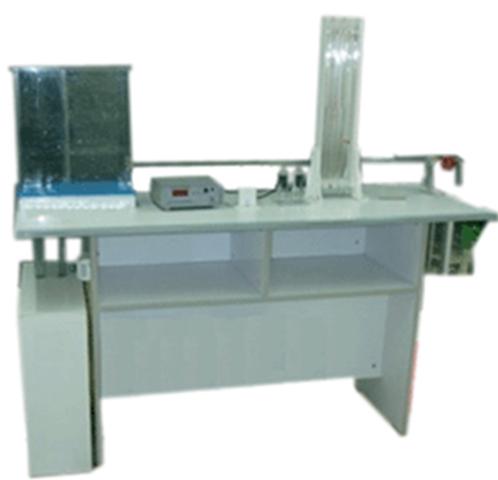

FCDR-13沿程阻力实验装置

实验目的：

1、测定流体在不同雷诺数情况下，管流的沿程水头损失和沿程阻力系数。

2、学会体积法测流速及压差计的使用方法。

主要配置：

恒定水箱、沿程阻力管、测压管、水泵、蓄水箱、计量水箱、自循环装置、阀门、不锈钢框架。

技术参数：

1、水泵：功率90W，扬程：8m，额定流量：10L/min。

2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口。

3、蓄水箱是由PVC板制做而成，容积为：60L。

4、沿程阻力管为φ21、φ25、φ30，各1根，总长1000mm，有机玻璃制作。

5、运行环境：温度0- 400C，相对湿度：90RH，电源：220V/50Hz，可连续操作。

6、测压管：φ8×600mm透明有机玻璃管。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×500×1500mm

FCDR-14局部阻力系数测定实验装置

实验目的：

1掌握测定管道局部水头损失系数的方法。

2．对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。

3．加深对局部阻力损失机理的理解。

主要配置:

有机玻璃恒定水箱、局部阻力管、测压管、水泵、蓄水箱、计量水箱、自循环装置、阀门、不锈钢框架。

技术参数:

1、实验水箱是有机玻璃精制成，带有稳压溢流口。

2、水泵：功率90W，扬程：8m，额定流量：10L/min。

3、 局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。

4、 蓄水箱是由PVC板制做而成。

5、运行环境：温度0-400C，相对湿度：90RH，电源：220V/50Hz，可连续操作。

6、测压管：φ8×600mm透明有机玻璃管。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×450×1500mm。

FCDR-15毕托管流速测量实验装置

实验目的：

1、掌握毕托管测量点流速的技能；

2、了解毕托管的构造和适用性。

3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

主要配置：

水泵、蓄水箱、毕托管、测压计、射流装置、恒压水箱、计量水箱、自循环系统、不锈钢框架。

技术参数：

1、蓄水箱：400×450×450mm。

2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：90W。

3、恒压供水箱及计量水箱用透明有机玻璃制作。

4、运行环境：温度0-400C，相对湿度：90RH，电源：220V/50Hz，可连续操作。

5、测压管直径：φ8mm，压差计内的指示液为水，无毒、操作安全。

6、实验流量：0200ml/s ，毕托管适用范围20200cm/s，实验流速范围100200cm/s。

7、其他管路、阀门，整体框架：不锈钢材质。

8、外形尺寸：1500×500×1550mm。

FCDR-16烟气流线仪（烟风洞）

实验目的：

利用烟流法观察空气流过物体周围的流动图形。

主要配置：

风道、调速风机、发烟装置、试件、照明装置、实验桌。

技术参数：

1、试件：机翼、圆柱体、突扩、突缩

2、电源：单相/220V ，功率：0.1KW

3、工作环境：常温。

4、重量：60㎏。

5、外形尺寸：2000×500×1700（㎜）。
