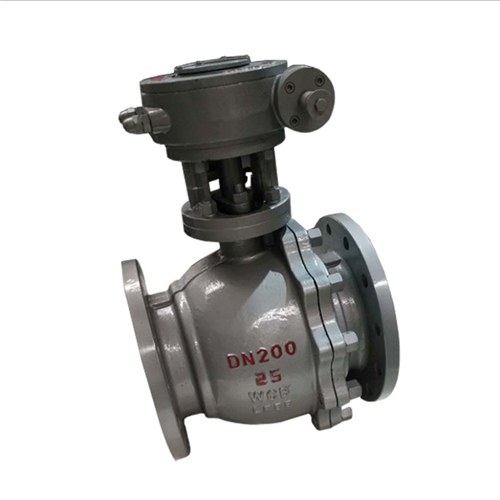

蜗轮球阀铸钢蜗轮法兰球阀 Q341F 蜗轮传动球阀手轮球阀

球阀产品铁王Q341F蜗轮球阀，欢迎选购！

价加格	¥1110
起订量	≥1 个

规格

DN200

¥1110.00/个

198个可售

立即询价查看联系方式

江苏铁王阀门科技有限公司
第 8 年
联系姓名：周经理
电话号码：13951232393
固定电话：0519-83565767
所在地区：江苏省-常州市
经营模式：生产厂家
主营产品：闸阀, 截止阀, 蝶阀, 球阀, 止回阀, 减压阀, 安全阀, 疏水阀, 电动执行器, 电动阀门
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

品牌 :	铁王	型号 :	Q341F
材质 :	铸钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN100-500mm
适用介质 :	水，蒸汽，油品等	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	球体	用途 :	截止
类型(通道位置) :	直通式	作用对象 :	化工，石油，电站等

产品详情

Product details


永嘉县日星阀门.png 永嘉县日星阀门1.png 永嘉县日星阀门2.png 4产品介绍.png

产品概述:

Q341F型手动涡轮法兰浮动球阀适用于水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196350驱动方式：手动、气动、电动、液动等。公称通径：DN 15-250 1/2"10;

产品特点:

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

主要零件材料

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

技术规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598
