扬州贝尔 DZZ45-24整体调节阀门电动装置

执行机构产品贝尔DZZ45-24调节阀门电动装置，欢迎选购！

价加格	¥4130	¥4050
起订量	1台	≥2台
可售量	11 台

立即询价查看联系方式

扬州贝尔阀门控制有限公司
第 8 年
联系姓名：黄雅萍
电话号码：13405552387
固定电话：0514-85553223
所在地区：江苏省-扬州市
经营模式：生产厂家
主营产品：电动执行器, 电动执行机构, 阀门电动装置, 电动闸阀, 电动球阀, 电动截止阀, 电动蝶阀, 电动调节阀, 控制箱, 气动执行器
进入店铺
微信小程序一键拨号更便捷

获取最低报价

商家收到后会立即联系您

同意我们的《隐私政策》并允许推荐给更多优质商家为您提供服务。

请阅读并同意隐私政策

产品分类

相关产品推荐

产品参数
产品详情
联系方式

进入手机版

加工定制 :	是	品牌 :	贝尔
型号 :	DZZ45-24	产品用途 :	控制阀门的开启,关闭或调节
驱动能源 :	电动执行器	产地 :	扬州
是否进口 :	否	控制方式 :	一体化开关
电压 :	AC380V	扭矩 :	450NM

产品详情

Product details

一、DZZ45-24整体调节阀门电动装置结构说明

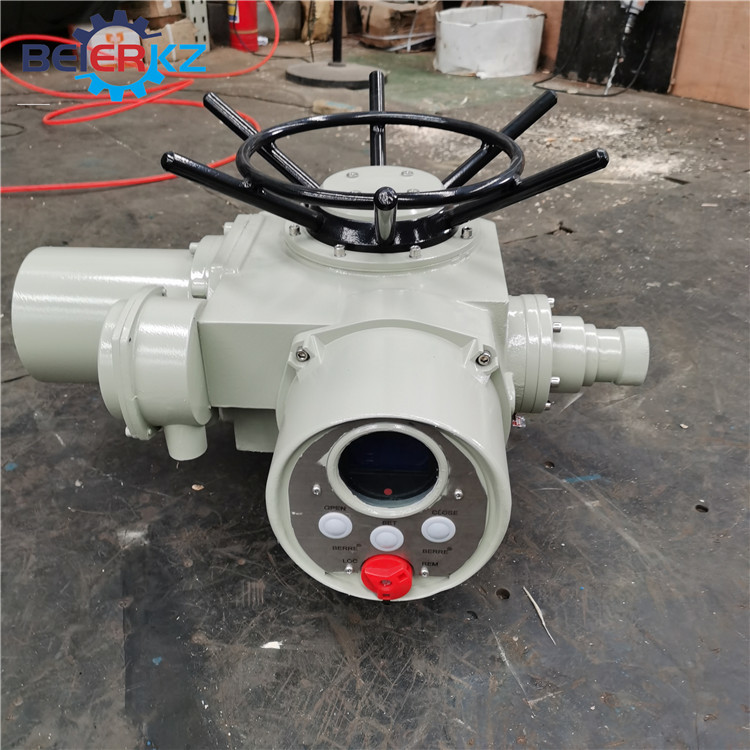

整体型电动装置按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）

二、DZZ45-24整体调节阀门电动装置整体型模块调试方法

1）手动将电动装置置于中间位置

2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

三、DZZ45-24整体调节阀门电动装置故障及排除方法

序号	故障	原因	排除方法
1	电机起不动	电源线脱开控制线路故障行程或力矩控制机构失灵	检查电源线排除线路故障排除行程或力矩控制机构故障
2	输出轴旋向不符合规定	电源相序接反	调换任意两电源线
3	电机过热	连续工作时间太长一相线断开	停止运行,使电机冷却检查电源线
4	运行中电机停转	阀门有故障电动装置过载，力矩控制机构动作	检查阀门增大整定转矩
5	阀门到位后电机不停转或灯不亮	行程或力矩控制机构有故障行程控制机构调整不当	检查行程或力矩控制机构重新调整行程控制机构
6	远方无阀位信号	电位器齿轮紧定螺钉松动远传电位器故障	拧紧电位器齿轮紧定螺钉检查更换电位器
