泰和安TX3214A输出模块广播模块
一、概述
TX3214A输出模块（以下简称模块），符合国家标准GB 16806-2006消防联动控制系统。本产品用于总线制消防广播系统中消防广播信号间的切换控制。
二、外形及尺寸
泰和安TX3214A输出模块广播模块
三、安装与布线：
警告：
安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。
1、安装前应首先检查外壳是否完好无损，标识是否齐全。
2、TX3214A输出模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好。
3、模块端子示意图如图所示。接线说明如下：
D1 D2：24V电源输入端子，无极性。
Z1 Z2：信号总线输入端子，无极性。
SG1 SG2：事故广播输入端子。
YY1 YY2：音乐广播输入端子。
SP1 SP2：与扬声器连接的输出端子。

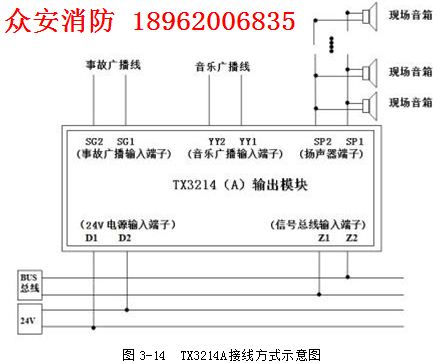

4、接线方式：
5、布线要求:总线(BUS)采用RVS-2×1.0 mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5 mm2 或2.5mm2；
广播线及扬声器线均采用BV线，截面积1.0mm2。穿金属管（线槽）或阻燃PVC管敷设。
四、注意事项
1、值班人员应熟练掌握设备的操作程序。
2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
3、应定期对模块进行功能测试。
泰和安TX3214A输出模块广播模块
五，现场接线图：
部分：常规接线示意图
1、TX3214A输出模块用于总线制消防广播系统中消防广播信号的切换控制。
2、模块具有消防广播传输线故障检测功能。
3、每只TX3214A 多可带负载60W。
4、TX3214输出模块与TX3214A输出模块接线方式一致。
部分：接线端子示意图：
1、总线（BUS）采用RVS-2×1.0mm2或1.5mm2线。
2、DC24V电源线采用BV-2×1.5mm2或2.5mm2线。
3、广播线及扬声器线均采用BV线。截面积1.0mm2。
4、穿金属管（线槽）或阻燃PVC管敷设。
