品牌 : |
海湾GST |
3C证书编号 : |
201508181200021 |
型号 : |
JB-QG/QT-GST900 |
类型 : |
火灾自动报警系统 |
工作电源 : |
DC24V |
探测方式 : |
点型 |
环境温度 : |
-10-50 |
环境湿度 : |
小于等于95 |
尺寸 : |
见详细说明书 |
使用范围 : |
通用 |
发货地 : |
江苏 盐城 |
包装 : |
盒装 |
发货方式 : |
快递或者物流 |
请注意：本网站所有商品的价格都为网络报价，不作为实际成交价格，具体库存和优惠成交价格请电议或者在线咨询，谢谢
海湾JB-QG/QT-GST9000 型火灾报警控制器（联动型）
海湾JB-QG/QT-GST9000火灾报警控制器消防报警主机
一、特点：
GST9000 型控制器采用柜式(JB-QG-GST9000)及琴台(JB-QT-GST9000)结构，其容量可扩展到58 个242 地址编码点的回路，主要特点如下：
（1） 控制器采用柜式及琴台结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；
（2） 控制器采用10.4 英寸LCD 彩色液晶显示器, 图形化彩色显示界面，不同信息采用不同颜色窗口显示，显示直观；
（3） 键盘辅助触摸屏操作方式，每一项操作液晶屏上均有清晰的提示，用户只需按照提示在屏幕上轻轻按下相应的按钮，即可实现系统提供的多种功能；
（4） 控制器支持报警平面图显示，有专用的图形/文本操作按键，用户可方便的检查平面图，确定报警设备位置；同时控制器具RS232 标准接口，可传递信息到电脑显示，做到异地报警显示；
（5） 本机安装热敏打印机，可实时打印各类信息，且有多种打印设置，可单独实时打印火警信息；且打印速度快，可实现和屏幕显示同步打印；
（6） 控制器具有多种网络连接方式，可多机组成报警网络，可通过以太网、RS485 总线、CAN 总线进行网络连接；
（7） 包括JB-QG-GST5000 型控制器的全部功能。
海湾JB-QG/QT-GST9000火灾报警控制器消防报警主机
二、主要技术指标：
（1） 液晶屏规格：10.4 英寸彩色液晶屏，640×480 图形点阵
（2） 控制器容量：
a. 多可带 58 个242 地址编码点回路，容量为14000 个地址编码点
b. 多可带 4 个主机箱，每个主机箱可外接128 台火灾显示盘；联网时 多可接32台其它类型控制器
c. 直接控制点及手动操作总线制控制点可按要求配置
（3） 线制：与JB-QB-GST500 型控制器相同
（4） 使用环境：
温度：0＋40
相对湿度95％，不结露
（5） 电源：
主电:为交流220V+10-15
控制器备电：直流24V/24Ah，24V/38Ah 两种密封铅电池
联动备电：直流24V/24Ah，24V/38Ah 两种密封铅电池
（6） 监控功耗=基本功耗70W（空载）+单块回路板监控功耗6W（484 个总线设备）*回路板数
（7） 报警功耗=基本功耗70W（空载）+单块回路板报警功耗7W（484 个总线设备）*回路板数
（8） 柜式控制器外形尺寸：
柜式外形尺寸（长×宽×高）：550mm×460mm×1715mm
琴台式外形尺寸(单节)：555mm×863mm（包括台面）×1273mm
琴台式外形尺寸(双节)：1050mm×863mm（包括台面）×1273mm
海湾JB-QG/QT-GST9000火灾报警控制器消防报警主机
三、结构特征、安装与布线：
JB-QG/QT-GST9000 型火灾报警控制器（联动型）的外形尺寸示意图如图3-14 所示：
标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02 智能电源盘各一块。若系统中需增加直接手动控制盘、直接控制盘及电源盘，需另外配置。控制器按用户要求也可组成琴台式结构。

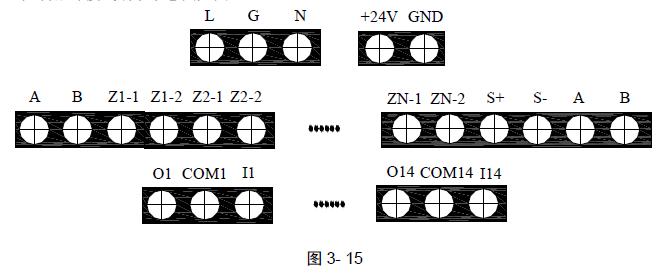

控制器外接线端子示意图如图3-15：
A B Z1-1 ZN-1 ZN-2 S+ SL
G N +24V GND
Z1-2 Z2-1 Z2-2 A B
O1 COM1 I1 O14 COM14 I14
其中：
L、G、N：交流220V 接线端子及机柜保护接地线端子；
+24V、GND：DC24V、6A 供电电源输出端子；
A、B：连接火灾显示盘的通讯总线端子；
ZN-1、ZN-2（N=158）：探测器总线（无极性）；
S+、S-：火灾报警输出端子（报警时可配置成24V 电源输出或无源触点输出）；
A、B：连接其它各类控制器的通讯总线端子；
O、COM：组成直接控制输出端，O 为输出端正极，COM 为输出端负极，启动后O 与COM 之间输出DC24V；为实现检线功能，O 与COM 之间接ZD-01 终端器；
I、COM：组成反馈输入端，接无源触点；为实现检线功能，I 与COM 之间接4.7kΩ终端电阻。
海湾JB-QG/QT-GST9000火灾报警控制器消防报警主机
布线要求：
DC24V、6A 供电电源线在竖井内采用阻燃BV 线，截面积4.0mm2，在平面采用阻燃BV 线，截面积2.5mm2，其余线路要求与JB-QB-GST500 型控制器的要求相同。
